Виды конструкторских документов

Виды и комплектность конструкторских документов на изделия всех отраслей промышленности устанавливает ГОСТ 2.102—68.

К КД относятся графические и текстовые материалы, кото­рые в отдельности и совокупности определяют состав и устрой­ство изделия и содержат все необходимые данные для его разра­ботки и изготовления, контроля, приемки, эксплуатации и ре­монта.

Номенклатура конструкторских документов на изделия приве­дена в табл. 1.2.

Чертеж детали и спецификация относятся к основным конс­трукторским документам. Все остальные виды документов счита­ются неосновными.

Таблица 1.2 – Номенклатура конструкторских документов

Продолжение таблицы 1.2

Конструкторские документы в зависимости от способа их вы­полнения и характера использования подразделяются следующим образом:

· оригинал - документ, выполненный на любом материале и предназначенный для изготовления по нему подлинника;

· подлинник - документ, оформленный подлинными уста­новленными подписями и выполненный на любом материале, по­зволяющем многократное воспроизведение с него копий;

· дубликат - копия подлинника, обеспечивающая идентич­ность его воспроизведения и выполненная на любом материале, позволяющем снять с него копии;

· копия - документ, выполненный способом, обеспечива­ющим его идентичность с подлинником (дубликатом), и пред­назначенный для непосредственного использования в разработ­ке, эксплуатации и ремонте изделия.

Стадии разработки конструкторской документации

В зависимости от стадии разработки конструкторские документы подразделяются на проектные и рабочие.

К проектной конструкторской документацииотносятся:

· техническое задание на проектирование;

· техническое предложение;

· эскизный проект;

· технический проект;

К рабочей конструкторской документации относятся:

· чертежи деталей сборочной единицы изделия;

· сборочные чертежи изделий;

· спецификации;

· габаритные чертежи;

· монтажные чертежи;

· схемы и другие документы, необходимые для сборки (изготовления) и контроля.

Проектная конструкторская документация является основой для разработки рабочей конструкторской документации.

Контрольные вопросы

1. Что устанавливает система ЕСКД ?

2. Назначение стандартов ЕСКД ?

3. Что называется изделием ?

4. Какие виды изделий существуют ?

5. На какие виды подразделяют изделия в зависимости от наличия составных частей ?

6. На какие виды подразделяют изделия в зависимости от частоты использования в конструкциях ?

7. Виды конструкторской документации ?

8. Как подразделяются конструкторские документы в зависимости от способа их вы­полнения и характера использования ?

9. Стадии разработки конструкторской документации?

Общие правила выполнения чертежей

Форматы

Чертежи выполняют на листах бумаги определенного формата (размера). ГОСТ 2.301 – 68^* устанавливает форматы листов чертежей и других документов, предусмотренных стандартами на конструкторскую документацию. Формат размером 841 х 1189 мм считается наибольшим из форматов и имеет площадь 1 м². Остальные форматы получают путем последователь­ного деления предыдущего большего формата на две равные час­ти, параллельно его меньшей стороне (рисунок 2.1).

Форматы листов определяются размерами внешней рамки чертежа, выполненной тонкой линией. Правила оформления формата листа показаны на рисунке 2.2.

Форматы подразделяются на основные и дополнительные. К основным форматам относятся формат с размерами сторон 1189×841мм и другие форматы, полученные путем последовательного деления

Рисунок 2.1 предыдущего основного формата на две равные части – линией, параллельной меньшей стороне предыдущего формата. Дополнительные форматы образуются увеличением коротких сторон основных форматов в n раз, где n – целое число. Обозначение составляется из обозначения основного формата и его кратности, например: А2×3 (594×1261), А4×3 (297×630). Предельные отклонения сторон форматов – в пределах от 1,5 до 3 мм в зависимости от размера стороны.

Обозначение и размеры сторон основных и дополнительных форматов определяет ГОСТ 2.301 - 68 (таблица 2.1).

При необходимости допускается применение формата А5 раз­мером 148×210 мм.

Рисунок 2.2

Таблица 2.1 – Обозначение и размеры основных и дополнительных форматов

Контрольные вопросы

1. Что называется форматом ?
2. Каковы размеры сторон форматов А1, А2, А3, А4 ?
3. Какой линией и на каком расстоянии от краев формата выполняется рамка чертежа ?

Основные надписи

ГОСТ 2.104 – 68^* устанавливает формы, размеры, порядок заполнения основных надписей в конструкторских документах, предусмотренных стандартами ЕСКД. Хотя в учебных проектах содержание некоторых основных надписей теряет свое значение или изменяется, студент в учебных целях должен их вычертить, соблюдая форму и размеры, предусмотренные ГОСТом.

Стандартом предусмотрено применение для чертежей и схем основной надписи (размер 185×55), показанной на рисунке 2.3 (форма 1), для первых листов спецификаций и текстовых документов, основной надписи (размер 185×40), показанной на рисунке 2.4 (форма 2). Для последующих листов чертежей, спецификаций и текстовых документов предусмотрено выполнение основной надписи (размер 185×15), показанной на рисунке 2.5 (форма 2а).

На листах формата А4 основную надпись располагают вдоль короткой стороны листа, а на листах другого формата – в правом нижнем углу. Основная надпись имеет дополнительную графу (размер 70×14), форма которой показаны на рисунке 2.6. Она вычерчивается только на чертежах и схемах.

Рисунок 2.3 – Основная надпись для первого листа чертежей и схем (форма 1)

Рисунок 2.4 – Основная надпись для первого (заглавного) листа текстовых и

конструкторских (спецификаций) документов (форма 2)

Рисунок 2.5 – Основная надпись для последующих листов чертежей, спецификаций

и текстовых документов (форма 2а)

а)

	(26)   Формат А4   Основная надпись

Б) в)

Рисунок 2.6 – Расположение дополнительной графы основной надписи

В графах основной надписи указывают следующее:

· в графе 1 - наименование изделия в именительном падеже единственного числа при прямом порядке слов, а также наименование документа, если документу присвоен шифр;

· в графе 2 - дают обозначение (номер или шифр) документа;

· в графе 3 – обозначение материала детали, графу заполняют только для чертежей деталей;

· в графе 4 – литера, присвоенная данному документу по ГОСТ 2.103-68. Для учебных целей рекомендуется следующий порядок присвоения литер: курсовому проекту - К, дипломному проекту - Д, прочим учебным чертежам -У;

· в графе 5 – массу изделия в килограммах без указания единицы измерения; допускается указывать массу в других единицах измерения (тогда рядом с числовым значением указывается единица измерения);

· в графе 6 – масштаб изображения; проставляется в соответствии с ГОСТ 2.302 - 68 и ГОСТ 2.109 – 73;

· в графе 7 – порядковый номер листа (на документах, состоящих из одного листа, эту графу не заполняют);

· в графе 8 – общее количество листов документа (графу заполняют только на первом листе);

· в графе 9 – сокращенное наименование учебного заведения, а также шифр зачетной книжки студента;

· в графе 10 – характер работы, выполняемой лицом, подписывающим документ; например: « Студент» или «Разработал», «Проверил»

· в графе 11 – фамилии лиц, подписывающих документ;

· в графе 12 – подписи лиц, фамилии которых указаны в графе 11;

· в графе 13 – даты подписания документа, которые проставляются всеми лицами, подписывающими документ;

· в дополнительной графе 26 основной надписи – обозначение документа, указанное во второй графе основной надписи, повернутое на 180⁰.

Контрольные вопросы

1. Где на чертеже детали или схемы располагают основную надпись 7
2. Какие сведения о детали указывают в основной надписи ?
3. Какая основная надпись используется на втором и последующих листах чертежа ?
4. Какая основная надпись используется для текстовых документов ?
5. Где располагается дополнительная графа основной надписи?

Шрифты чертежные

Шрифтом называется графическая форма изображения букв, цифр и условных знаков, которые используются при выполнении чертежей и других технических документов. Чертежные шрифты для всех отраслей промышленности и строительства устанавливает ГОСТ 2.304 – 81.

Шрифты бывают двух типов: типа А и типа Б, различающихся по параметрам. Основным параметром шрифта является его размер h – высота прописных букв в миллиметрах, измеренная по перпендикуляру к основанию строки. Толщина линий букв и цифр шрифта типа А равна 1/14h, а шрифта типа Б – 1/10h. В машиностроительном черчении наиболее распространен чертежный шрифт типа Б с наклоном под углом 75⁰. Следует применять следующие размеры шрифта 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. На чертежах, выполненных карандашом, размер шрифта должен быть не менее 3,5.

Шрифты типов А и Б можно выполнять или без наклона, или с наклоном около 75⁰ к основанию строки. Начертание букв и цифр должно соответствовать изображениям, приведенным на рисунках 2.7-2.10. Дроби, показатели, индексы и предельные отклонения выполняют на одну ступень меньшими, чем размер шрифта основной величины, к которой они приписываются, или одинакового размера с размером шрифта основной величины. Предельные отклонения размеров букв и цифр ± 0,5 мм.

Рисунок 2.7 – Шрифт типа Б с наклоном

Рисунок 2.8 – Написание букв латинского алфавита

Рисунок 2.9 – Написание букв греческого алфавита

Рисунок 2.10 – Написание арабских цифр

Контрольные вопросы

1. Что называется чертежным шрифтом ?
2. Что является основным параметром шрифта ?
3. Какой тип шрифта используется для выполнения машиностроительных чертежей ?

Масштабы

Масштаб – это отношение линейных размеров изображения объекта на чертеже к действительным его размерам. ГОСТ 2.302 – 68 устанавливает масштабы изображений и их обозначение на чертежах для всех отраслей промышленности и строительства.

Масштабы изображений на чертежах нужно выбирать из следующих рядов:

· масштабы уменьшения - 1 : 2, 1 : 2,5, 1 : 4, 1 : 5, 1 : 10, 1 : 15, 1 : 20, 1 : 25, 1 : 40, 1 : 50, 1 : 75, 1 : 100, 1 : 200, 1 : 400, 1 : 500;

· натуральная величина - 1 : 1;

· масштабы увеличения - 2 : 1, 2,5 : 1, 4 : 1, 5 : 1, 10 : 1, 20 : 1, 25 : 1, 40 : 1, 50 : 1, 100 : 1.

Обозначение масштаба состоит из буквы М и масштабного соотношения, например: М 2:1, М 1:1,М 1:2. В случае, если масштаб указывают в предназначенной для этого графе основной надписи чертежа, букву М опускают. Масштаб изображения, отличающийся от указанного в основной надписи, необходимо проставлять рядом с надписью, относящейся к данному изображению, например: А(2:1) – для вида или выносного элемента, Б – Б (1:2) – для разреза или сечения.

Контрольные вопросы

1. Что такое масштаб?

2. Назовите стандартные масштабы увеличения и уменьшения ?

3. Как указывают на поле чертежа масштаб изображения, выполненного в масштабе, отличающемся от указанного в основной надписи ?

Линии

При выполнении чертежей используют линии разной толщины и начертания. ГОСТ 2. 303 – 68 устанавливает начертание и назначение девяти типов линий, которые могут применяться на чертежах всех отраслей промышленности . Начертание и основное назначение линий приведены в таблице 2.2.

Сплошная основная линия имеет толщину от 0,5 до 1,4 мм в за­висимости от размера и сложности изображения, а также от фор­мата чертежа.

Сплошная тонкая линия имеет толщину в 2...3 раза меньше ос­новной. При выполнении выносных линий должна выходить за концы стрелок размерных линий примерно на 1... 5 мм.

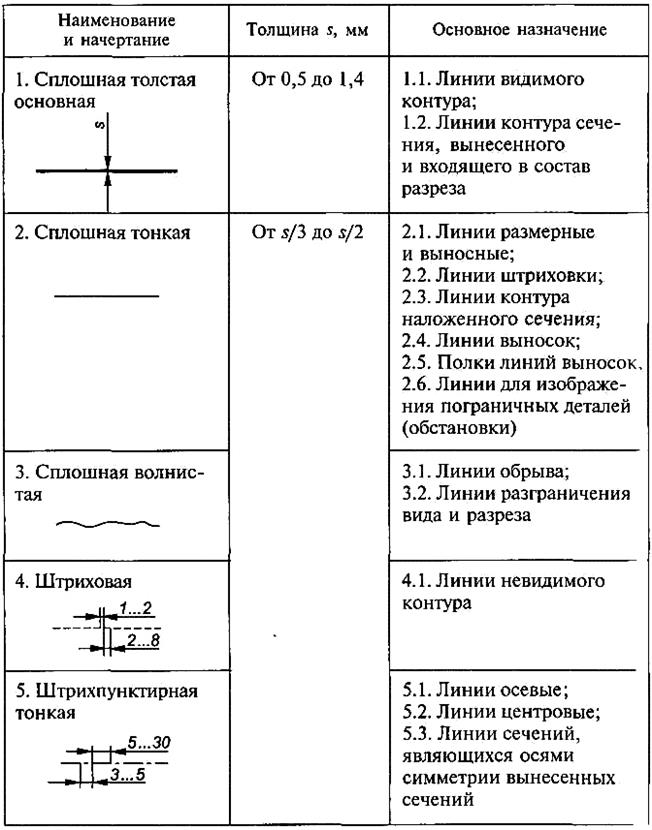

Таблица 2.2 - Типы линий и их назначение

Продолжение таблицы 2.2

Штриховая линия состоит из штрихов (черточек) приблизи­тельно одинаковой длины, толщина которых в 2...3 раза меньше толщины основной линии. Начальный и конечный штрихи штри­ховой линии должны пересекаться с линиями, между которыми ее проводят. Длина штрихов и расстояние между ними выбирают­ся в зависимости от размера изображения.

Штрихпунктирная тонкая линия состоит из штрихов и пункти­ров между ними. Толщина ее в 2... 3 раза меньше толщины основ­ной линии. Длина штрихов и расстояние между ними выбираются в зависимости от размера изображе­ния и должны быть примерно оди­наковыми.

Разомкнутая линия используется для показа места сечения или разре­за. Предпочтительная толщина ее в полтора раза больше толщины ос­новной линии на чертеже.

Рисунок 2.11 Рисунок 2.12

Толщина линий одного типа дол­жна быть одинаковой для всех изоб­ражений одного чертежа, вычерчи­ваемых в одинаковом масштабе.

Вычерчивание симметричных изображений начинается обычно с проведения осевых линий. Осевые линии окружности, проходящие через ее центр, и которые поэтому называются цен­тровыми, выполняются тонкими штрихпунктирными линиями. Если диаметр окружности на чертеже менее 12 мм, штрихпунктирные линии, применяемые в качестве центровых, заменяют сплошными тонкими линиями. При использовании штрихпунктирных центровых линий в середине окружности обязательно дол­жны пересекаться штрихи (а не точки). Штрихпунктирные линии должны начинаться и заканчиваться штрихами, выходящими на 3... 5 мм за контур изображения.

Рисунок 2.13 – Пример выполнения штриховых линий

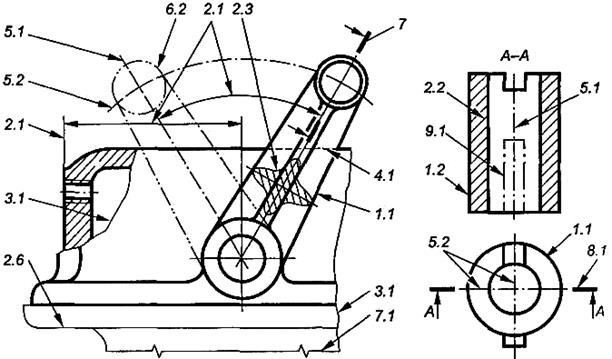

Примеры применения линий различного типа приведены на рисунке 2.11, 2.12 (номера линий смотри в таблице 2.2).

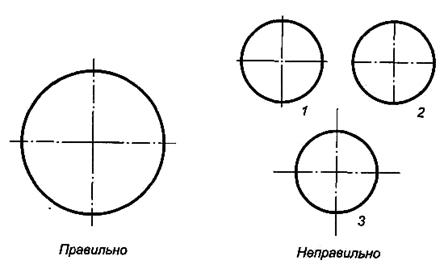

Рисунок 2.14 – Пример выполнения штрихпунктирных (центровых линий)

Контрольные вопросы

1. Какова толщина основной линии и отчего она зависит?

2. Какой толщины могут быть сплошная тонкая, штриховая, штрихпунктирная тонкая и разомкнутая линии ?

3. каково назначение сплошной тонкой, штриховой, штрихпунктирной тонкой и разомкнутой линий ?

4. С проведения каких линий начинают выполнять чертеж ?

5. Как выполняются центровые линии окружностей с диаметром менее и более 12 мм ?

6. Каковы длина штрихов и расстояний между ними штриховой и штрихпунктирной линий ?
