Инструкция ПО ИСПОЛЬЗОВАНИЮ электронных тахеометров PENTAX серии R-300 N, R-300 X В РЕЖИМЕ НЕПОСРЕДСТВЕННЫХ ИЗМЕРЕНИЙ ДЛЯ ВЫПОЛНЕНИЯ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ МЕСТНОСТИ СПОСОБОМ ПОЛЯРНЫХ КООРДИНАТ



Рекомендации по эксплуатации

Предупреждение

Старайтесь избегать прямого попадания лазерного луча в глаза, т.к. это может привести к полной или частичной потере зрения. Приборы серии R-300 N и R300 X имеют II класс лазера (отражательные измерения) и IIIа класс лазера (безотражательные измерения).

Не смотрите в объектив зрительной трубы в процессе измерений, так как это может привести к частичной или полной потере зрения.

Никогда не используйте зрительную трубу для того, чтобы рассмотреть интенсивный свет типа прямого солнечного света или солнечный свет, отраженный через призму, так как это может привести к полной или частичной потере зрения.

Никогда не разбирайте, не изменяйте и не ремонтируйте прибор самостоятельно.

Не наводите лазерный луч на человека, поскольку это вредно для глаз и органов жизнедеятельности.

Обязательно проконсультируйтесь у врача, если у вас есть подозрение на лазерное облучение.

В рамках прохождения учебной практики по инженерной геодезии предусматривается использование электронного тахеометра только в режиме непосредственных измерений (режим А).

Общие сведения о приборе



Внешний вид тахеометра Pentax представлен на рис. 7.1.







Рис. 7.1. Внешний вид тахеометра Pentax (вид спереди)



Питание прибора



Удаление и установка батареи

Поверните рычаг замка против часовой стрелки и удалите батарею (рис. 7.2). Снятую батарею упакуйте и уберете в транспортировочный кейс.



Рис. 7.2. Снятие батареи



При снятии батареи убедитесь, что прибор находится в выключенном состоянии. Установка батареи в прибор осуществляется в обратной последовательности (рис. 7.3).







Рис. 7.3. Установка батареи

Заряд батареи

Полный заряд. Половина заряда. Необходимо заменить батарею. Рис. 7.4. Заряд батареи Состояние заряда батареи можно увидеть в верхнем правом углу монитора при включённом приборе (рис. 7.4).

Зарядка батареи

Батарея BP02, входящая в комплект прибора при отгрузке со склада поступает в незаряженном состоянии. Для того чтобы её зарядить используйте специальное зарядное устройство BC03 (рис. 7.5, 7.6).

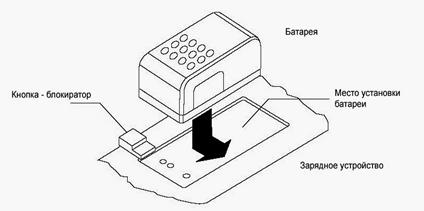

Рис. 7.5. Установка батареи в зарядное устройство

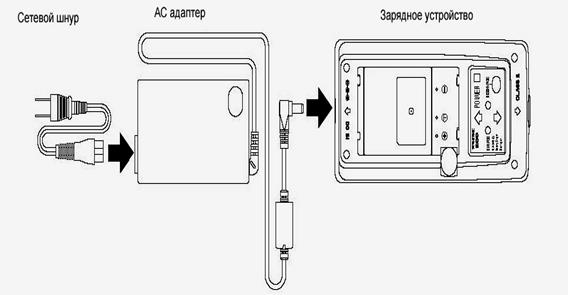

Рис. 7.6. Зарядное устройство

Горит индикатор электропитания (красный) – электропитание включено, горит зеленый индикатор – зарядка батареи началась, гаснет зеленый индикатор – зарядка завершена (рис. 7.7).

Горит желтый индикатор – происходит ускоренная зарядка батареи или разрядка, гаснет желтый индикатор – процесс завершён.

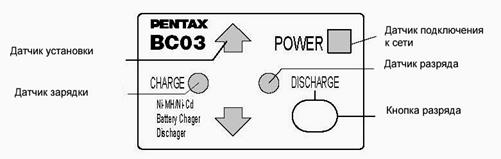

Рис. 7.7. Индикаторы электропитания



Время использования батареи сокращается постепенно, что обусловлено таким явлением, как «эффект памяти», когда NiMH батарея теряет ёмкость и дополнительная зарядка не возможна. По возможности старайтесь производить разрядку батареи (один раз на пять раз зарядки). Эта процедура позволит батарее прослужить больше.

Регенерация

Установите батарею в зарядное устройство так же, как в случае зарядки. Включите кнопку разрядки батареи. Загорится индикатор, сигнализирующий о начале разрядки.

Когда индикатор погаснет, это будет означать завершение разрядки батареи и можно удалять её из зарядного устройства. Отделите батарею от зарядного устройства.

Время регенерации и зарядки

Как только батарея BP02 приходит со склада, ее нужно полностью зарядить. Непрерывная работа без подзарядки, при правильном использовании батареи, может достигать 16 часов (при начальной зарядке, так называемой первичной зарядке, время достижения батареей полного заряда составляет порядка 12 часов). При последующем использовании батареи время зарядки будет составлять не более 2 ч. Время разряда батареи будет соответствовать остаточной ёмкости батареи.

Дисплей и клавиатура



Общий вид дисплея и клавиатуры представлен на рис. 7.8.

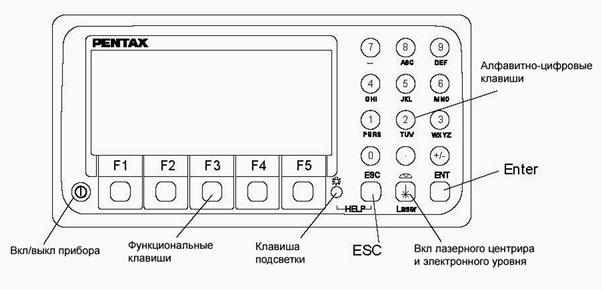

Рис. 7.8. Дисплей и клавиатура



Операционные клавиши



Описание операционных клавиш представлено в табл. 7.1.

Т а б л и ц а 7.1
