Проведение тахеометрической съемки



Для проведения тахеометрической съемки участка местности способом полярных координат необходимо:

1. Наметить на местности точки тахеометрического хода (положение станций) так, чтобы соседние точки хода были в зоне хорошей взаимной видимости и с выбранных точек был хороший обзор для выбора намеченных реечных точек. Удобно точки хода при записи в журнал нумеровать римскими цифрами, а реечные точки – арабскими.

2. Установить прибор над точкой хода № I, отцентрировать при помощи нитяного отвеса и лазерного центрира, отгоризонтировать при помощи электронного уровня, переключить в режим А для выполнения непосредственных измерений.

3. Измерить высоту инструмента и выставить высоту отражателя пентапризмы на высоту инструмента.

4. При помощи кнопки F2 установить режим работы лазерного дальномера на работу с отражателем P-30.

5. Дисплей переключить при помощи кнопки F4 в режим отображения «H.angle/H.dst./V.dst.» (горизонтальный угол, горизонтальное проложение, превышение).

6. Выбрать направление полярной оси, например I-II. Если прибор установлен на точке I, то на точку II ставится веха с отражателем, прибор визируется на центр отражателя и двойным нажатием на кнопку F3 выставляется нулевой отсчет по горизонтальному кругу в направлении полярной оси. Нажатием на кнопку F1 производится измерение горизонтального проложения и превышения на станцию II, фиксируется нулевой отсчет по горизонтальному кругу. Результаты заносятся в журнал. Если намечена последняя точка тахеометрического хода, а ход выполнен замкнутым, то веха ставиться на последнюю точку хода (планируемую последнюю станцию хода) прибор визируется на центр отражателя, нажатием кнопки F1 производится измерение горизонтального угла, горизонтального проложения и превышения, результаты заносятся в журнал.



7. Используя буссоль определить магнитный азимут полярной оси (достаточно для одной линии, например I–II тахеометрического хода).

8. Для съемки реечных точек необходимо наводить центр сетки нитей на центр отражателя пентапризмы. После нажатия на кнопку F1 происходит процесс измерения. На дисплее отображаются величина горизонтального угла относительно полярной оси, горизонтальное проложение до реечной точки и превышение реечной точки относительно точки, с которой производится съемка. Результаты измерений и описание точек необходимо записывать в журнал, форма которого прилагается ниже (рис.7.12). Ситуацию вокруг тахеометрического хода следует схематически фиксировать в абрисной книжке. Также тахеометрическую съемку рекомендуется сопровождать фотосъемкой ситуации, которая существенно облегчит работу по составлению топографического плана.




Высота инструмента на станции № _____ i = _____ Дата _____

Высота вехи Hв = _____



№ станции № точки Результаты измерений Результаты вычислений Комментарии, описание точек
Горизонтальный угол, отсчет Проложение, d Превышение, h Отметка, H
град. мин. сек. м м м


















Рис. 7.12. Форма журнала




Особенности ИСПОЛЬЗОВАНИя электронных тахеометров PENTAX V-227 и V-227N серии V-200



Общие сведения о приборе

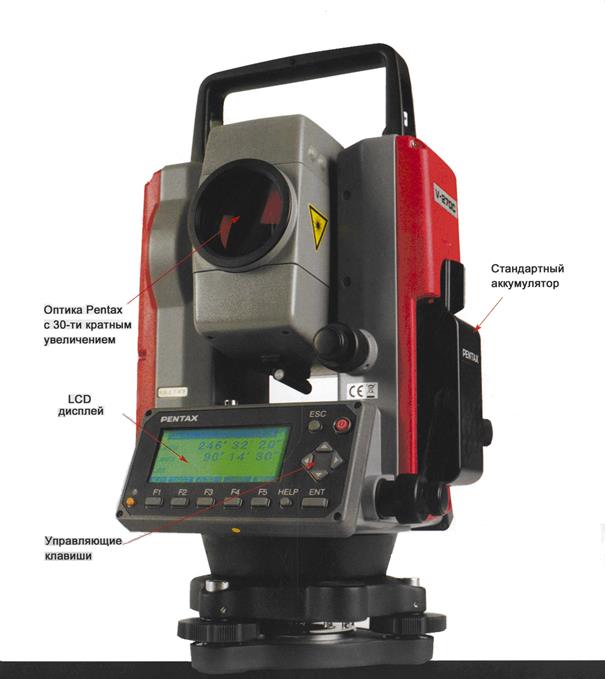

Внешний вид тахеометра Pentax V-227 представлен на рис. 8.1.



Рис. 8.1. Внешний вид тахеометра Pentax (вид спереди)

Дисплей и клавиатура

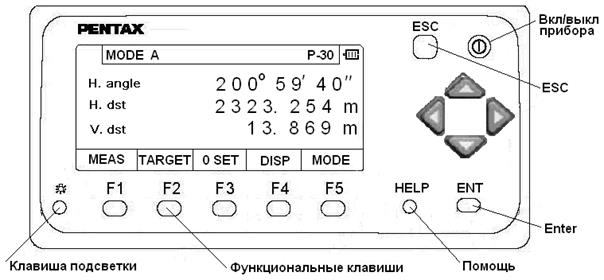

Внешний вид дисплея и клавиатуры представлен на рис. 8.2.





Рис. 8.2. Дисплей и клавиатура



Операционные клавиши



Описание операционных клавиш представлено в табл. 8.1.

Т а б л и ц а 8.1

Описание операционных клавиш



Клавиша Описание
[ESC] Возвращение к предыдущему экрану или отмена действия.
Включение и выключение подсветки жидкокристаллического дисплея и сетки нитей зрительной трубы.
Перемещение курсора в направлении, соответственно, вверх или вниз, увеличение или уменьшение значения, соответственно.
[ENT] Подтверждение отобранного (выделенного) выбора или вывод значения на экран.
[HELP] Меню помощи.



Функциональные клавиши



Описание операционных клавиш представлено в табл. 8.2.

Т а б л и ц а 8.2
