Журнал тахеометрической съёмки

№ точки стояния № точек визирования Горизонтальный круг Среднее значение угла Высота инструмента Вертикальный круг Отсчеты по дальномерной шкале (в делениях шкалы) b = n2n1 Вычисление длин линий Средняя длина линий Вычисление превышений Среднее превышение Отметки точек
КЛ КП отсчеты горизонтальные углы из полуприемов КЛ КП отсчеты вертикальный угол МО a
    ° ¢ ²   ° ¢ ° ° ¢ ² n1 n2
I III КЛ     72°56¢00² 49,75 -0,501   28,200
КП
II КЛ 77,85
КП 2,299
------------------------------------------------------------------------------------------------------------------------------------- 77,85 ----------- 2,300 ---------
II I КЛ     36°57¢00² 77,86   -2,300   30,50
КП
III КЛ 79,13
КП -2,800
------------------------------------------------------------------------------------------------------------------------------------ 79,14 ----------- -2,800 ---------
III II КЛ     70°07¢00² 79,15 2,800   27,700
КП
I КЛ   I 49,76
КП     0,500
---------------------------------------------------------------------------------------------------------------------------------- 49,76 ----------- 0,500 ---------
I III КЛ               49,75 -0,501   28,200
КП
II КЛ
КП





Т а б л и ц а 9.4

Ведомость вычисления координат вершин



Номер углов Измеренные углы Поправки к углам Исправленные углы Магнитные азимуты Магнитные румбы Длина линии d Приращения вычисленные Поправки к приращениям Приращения исправленные Координаты
Название Величина
± Dx ± Dy ± dx ± dy ± Dx ± Dy ± X ± Y
I 72°56¢00² 72°56¢00²                                 + 78,74 + 50,37
        129°39¢00² ЮВ 50°21¢00² 77,85 49,68 + 59,94     49,68 + 59,94
II 36°57¢00² 36°57¢00²                                 + 29,06 + 110,31
        272°42¢00² СЗ 87°18¢00² 79,14 + 3,73 79,02     + 3,73 79,02
III 70°07¢00² 70°07¢00²                                 + 32,79 + 31,29
        22°34¢00² СВ 22°34¢00² 49,76 + 45,95 + 19,08     + 45,95 + 19,08
I 72°56¢00² 72°56¢00²                                 + 78,74 + 50,37








Т а б л и ц а 9.5

Ведомость расчёта координат и отметок реечных точек

№ точки Xj, м Yj, м βi αjм, рад αj + Ам + βi, рад di, м № точки xi, м yi, м zi, м Примечание
град сек мин
78,74 50,37 2,2628 5,0847 48,93 96,54 4,79 18,000
78,74 50,37 2,2628 4,8799 34,51 84,50 16,34 19,600 Дерево
78,74 50,37 2,2628 6,6541 16,04 93,69 56,18 22,000
78,74 50,37 2,2628 7,3190 33,67 95,90 79,34 23,800
78,74 50,37 2,2628 7,9549 30,69 75,65 80,90 25,900
78,74 50,37 2,2628 4,1894 46,77 55,38 9,85 23,800
78,74 50,37 2,2628 3,1791 26,42 52,34 49,38 36,300 Холм
29,06 110,31 4,7595 8,6783 29,41 7,47 130,28 24,800 Кустарник
29,06 110,31 4,7595 6,2494 37,78 66,82 109,03 32,200 Холм
29,06 110,31 4,7595 6,0967 63,32 91,28 98,57 26,100
29,06 110,31 4,7595 6,6477 73,21 97,46 136,41 27,300
29,06 110,31 4,7595 6,8519 49,98 71,17 137,22 26,300
29,06 110,31 4,7595 6,9769 38,32 58,52 134,81 26,500
29,06 110,31 4,7595 5,3776 35,37 50,89 82,48 29,700 Перевал
29,06 110,31 4,7595 9,7255 27,84 2,47 102,06 22,800
32,79 31,26 6,6773 11,0619 27,20 34,59 4,12 20,800
32,79 31,26 6,6773 10,1604 38,27 4,42 5,58 20,800
32,79 31,26 6,6773 9,1976 31,29 2,30 38,31 21,200
32,79 31,26 6,6773 8,6109 39,35 5,77 59,87 23,300 Кустарник
32,79 31,26 6,6773 7,9619 21,57 30,47 52,70 31,300
32,79 31,26 6,6773 8,0192 49,23 24,69 79,82 26,800
32,79 31,26 6,6773 8,4192 57,63 1,92 79,93 23,300
                  78,74 50,37 28,200 СтI
                  29,06 110,31 30,500 СтII
                  32,79 31,26 27,700 СтIII

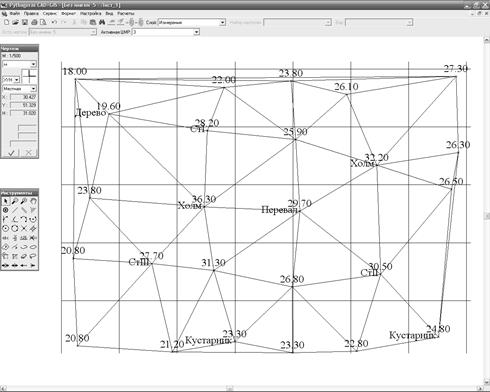

Рис. 9.4. Интерполяционные треугольники по программе Pythagoras





Рис. 9.5. Горизонтали по программе Pythagoras

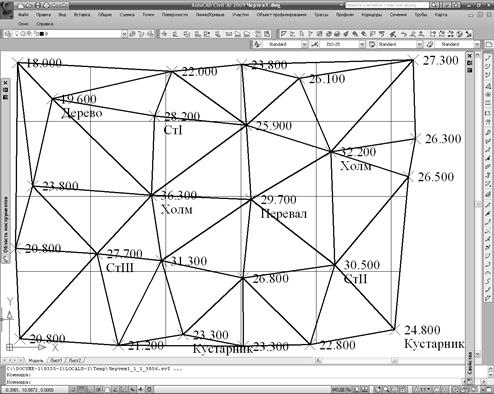

Рис. 9.6. Интерполяционные треугольники по программе Civil





Рис. 9.7. Горизонтали по программе Civil

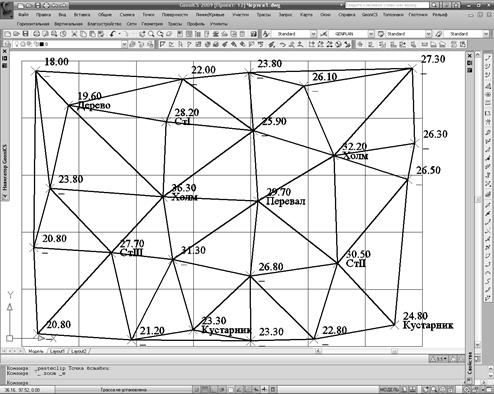

Рис. 9.8. Интерполяционные треугольники по программе GeoniCS

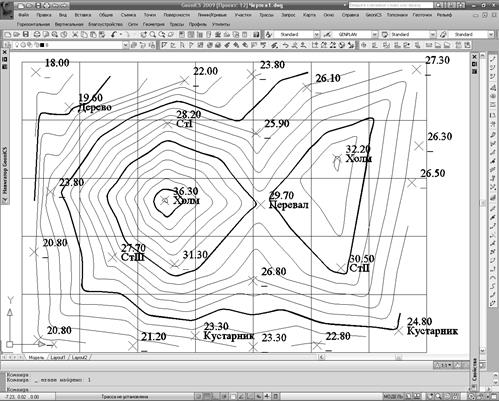

Рис. 9.9. Горизонтали по программе GeoniCS

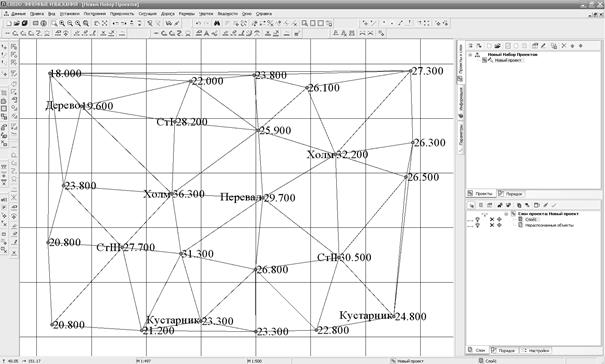

Рис. 9.10. Интерполяционные треугольники по программе CREDO

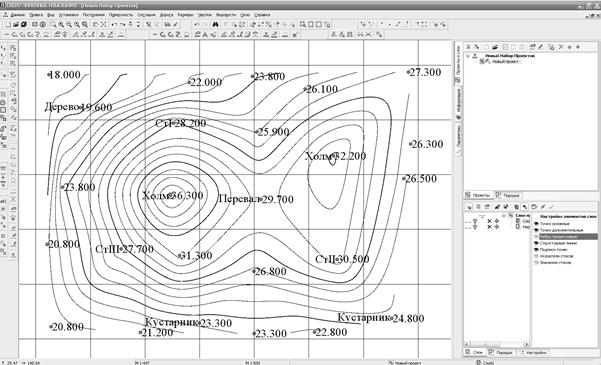

Рис. 9.11. Горизонтали по программе CREDO



БИБЛИОГРАФИЧЕСКИЙ СПИСОК



1. Инженерная геодезия. Геодезические разбивочные работы : учеб. пособие / Е. Б. Михаленко [и др.]. – СПб. : Изд-во Политехн. ун-та, 2004. – 50 с.

2. Инженерная геодезия. Геодезическое обеспечение строительства и эксплуатации морских и воднотранспортных сооружений : учеб. пособие / В. С. Ермаков [и др.]. – СПб. : Изд-во СПбГТУ, 2001. – 71 с.

3. Гусев В. Н. Инженерная геодезия. Расчетно-графические задания : учеб. пособие / В. Н. Гусев, В. С. Ермаков, Е. Б. Михаленко. – СПб. : Изд-во СПбГТУ, 1997. – 80 с.

4. Инженерная геодезия. Решение инженерных задач на планах и картах : учеб. пособие / Н. Д. Беляев[и др.]. – СПб. : Изд-во Политехн. ун-та, 2004. – 66 с.

5. Инженерная геодезия. Решение основных инженерных задач на планах и картах : учеб. пособие / Е. Б. Михаленко [и др.]. – СПб. : Изд-во Политехн. ун-та, 2006. – 105 с.

6. Инженерная геодезия : учебник для вузов / Е. Б. Клюшин [и др.] ; под ред. Д. Ш. Михелева. 4-е изд., испр. – М.: Изд. центр «Академия», 2004. – 480 с.

7. Инженерно-геодезические измерения : метод. указания / сост. В. Н. Гусев, В. Я. Хотяков. – Л. : Изд-во ЛПИ, 1989. – 40 с.

8. Пособие по геодезическому обеспечению строительства / Е. Р. Аболин [и др.]. – СПБ., 2006. – 240 с.

9. Топографические карты и планы : метод. указания / сост. В. Н. Гусев, В. Я. Хотяков. – Л. : Изд-во ЛПИ, 1988. – 32 с.

10. Топографические планы и карты : метод. указания / сост. Н. И. Юркевич, Р. Ф. Рябошлык. – Л. : Изд-во ЛПИ, 1983. – 52 с.

11. Топографические съемки и разбивочные работы: Метод. указ. по учебной геодезической практике / сост. С. В. Гладышев, В. С. Ермаков. – Л. : Изд-во ЛПИ. 1989. – 44 с.


Оглавление



1. Решение некоторых инженерных задач.. 3

1.1. Определение неприступного расстояния. 3

1.2. Определение высоты сооружения. 4

1.3. Наблюдения за креном сооружения. 5

1.3.1. Общие сведения. 5

1.3.2. Определение крена сооружения по упрощенной методике. 6

1.3.3. Определение крена сооружений башенного типа. 7

1.4. Детальная разбивка кривых. 9

1.4.1. Способ прямоугольных координат. 10

1.4.2. Способ продолженных хорд. 11

2. Проект вертикальной планировки (проектирование горизонтальной площадки). 12

3. Расчет разбивочных элементов для перенесения проектной линии в натуру 25

3.1. Вычисление исходных данных. 26

3.2. Составление разбивочного чертежа. 27

4. Основные элементы плановых разбивочных работ.. 32

4.1. Построение линий заданной длины.. 32

4.2. Построение горизонтального угла проектной величины.. 33

5. Вынос точек с проектными отметками.. 35

6. Инструкция ПО ИСПОЛЬЗОВАНИЮ электронных теодолитов VEGA TEO 38

6.1. Части теодолита и функции клавиш.. 38

6.1.1. Части теодолита. 38

6.1.2. Дисплей. 40

6.1.3. Функциональные клавиши. 41

6.1.4. Настройки измерений. 41

6.2. Подготовка к измерению.. 43

6.2.1. Установка и горизонтирование. 43

6.2.2. Фокусирование зрительной трубы.. 45

6.2.3. Визирование. 45

6.3. Измерение. 46

6.3.1. Питание. 46

6.3.2. Измерение горизонтальных углов. 46

6.3.3. Установка горизонтальных углов. 47

6.3.4. Измерение вертикальных углов. 47

6.3.5. Измерение уклона. 47

6.3.6. Измерение расстояния по дальномерным нитям.. 48

6.3.7. Коды ошибок. 49

6.4. Операции с блоком питания. 49

6.4.1. Извлечение блока батарей. 49

6.4.2. Замена батареек. 50

6.4.3. Установка блока батарей. 50

6.5. Предупреждения. 50

7. Инструкция ПО ИСПОЛЬЗОВАНИЮ электронных тахеометров PENTAX серии R-300 N, R-300 X В РЕЖИМЕ НЕПОСРЕДСТВЕННЫХ ИЗМЕРЕНИЙ ДЛЯ ВЫПОЛНЕНИЯ ТАХЕОМЕТРИЧЕСКОЙ СЪЕМКИ МЕСТНОСТИ СПОСОБОМ ПОЛЯРНЫХ КООРДИНАТ 51

7.1. Введение. 51

7.2. Общие сведения о приборе. 52

7.2.1. Питание прибора. 53

7.2.2. Дисплей и клавиатура. 56

7.2.3. Операционные клавиши. 56

7.2.4. Функциональные клавиши. 56

7.3. Установка и горизонтирование инструмента. 57

7.4. Проведение тахеометрической съемки. 59

8. Особенности ИСПОЛЬЗОВАНИя электронных тахеометров PENTAX V-227 и V-227N серии V-200. 62

8.1. Общие сведения о приборе. 62

8.1.1. Дисплей и клавиатура. 63

8.1.2. Операционные клавиши. 63

8.1.3. Функциональные клавиши. 63

9. Построение горизонталей при обработке результатов топографических съемок.. 64

9.1. Построение горизонталей в программе Pythagoras. 68

9.2. Построение горизонталей в программе Civil 69

9.3. Построение горизонталей в программе GeoniCS. 70

9.4. Построение горизонталей в программе CREDO
«Линейные изыскания». 71

9.5. Пример построения. 73

БИБЛИОГРАФИЧЕСКИЙ СПИСОК.. 83
