Основные расчетные выражения и необходимые пояснения

Магнитные свойства материалов. Магнитные материалы



К магнитным материалам относятся материалы с упорядоченной магнитной структурой и большой магнитной проницаемостью: ферромагнетики и ферримагнетики. Основной особенностью магнитных материалов является высокая магнитная проницаемость μ и зависимость магнитной проницаемости от напряженности магнитного поля.

Магнитная проницаемость, μ –это физическая величина, характеризующая изменение магнитной индукции при воздействии магнитного поля.Для изотропных сред магнитная проницаемость равна отношению индукции в среде В к напряженности внешнего магнитного поля Н и к магнитной постоянной μ0:

(4.1)

Магнитная проницаемость – величина безразмерная.

При малой напряженности внешнего магнитного поля (или его отсутствии), когда магнитные моменты доменов[1] магнитного материала образуют замкнутые магнитные цепи, магнитная проницаемость минимальна и носит название «начальная магнитная проницаемость» – μнач.Увеличение напряженности магнитного поля приводит к необратимому смещению доменных границ, ориентации векторов намагниченности доменов по полю и увеличению магнитной проницаемости вплоть до «максимальной магнитной проницаемости» – μмакс. При дальнейшем увеличении напряженности внешнего магнитного поля происходит полная ориентация магнитных моментов доменов по полю и материал переходит в состояние технического насыщения. Магнитная проницаемость уменьшается, стремясь к 1.

В силу зависимости магнитной проницаемости от напряженности магнитного поля зависимость индукции в материале от напряженности внешнего магнитного поля нелинейна. Эта зависимость называется «начальной кривой намагничивания»и показана на рис. 4.1. На рис 4.2 показана зависимость магнитной проницаемости от напряженности внешнего магнитного поля, построенная для того же материала.

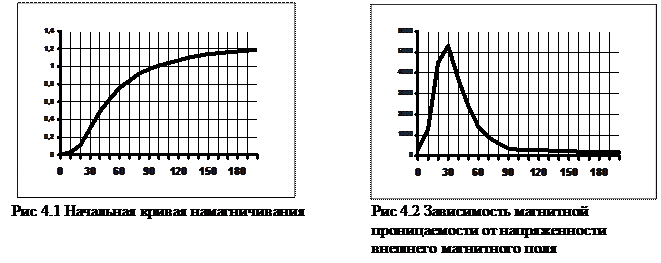

Комплекс магнитных свойств магнитного материала описывается кривыми намагничивания-размагничивания (зависимостью индукции в материале от напряженности переменного магнитного поля) – петлями гистерезиса (hysteresis – отставание, запаздывание). Наиболее информативной является предельная петля гистерезиса, когда индукция в материале достигает максимально возможного значения для образца (материал полностью намагничен). Предельная петля гистерезиса определяет следующие параметры магнитного материала:

- начальная магнитная проницаемость, μнач (при напряженности магнитного поля на начальной кривой намагничивания близкой к нулю);

- максимальная магнитная проницаемость,μмакс (в точке кривой намагничивания с максимальным значением производной);

- индукция насыщения , Внас (индукция полного намагничивания образца. Индукция технического насыщения – значение индукции магнитного материала, определяемое экстраполяцией из области напряжённости магнитных полей, соответствующих намагниченности технического насыщения, к нулевому значению напряжённости поля);

- остаточная индукция , Вост (индукция, сохраняющаяся в магнитном материале после намагничивания его до намагниченности технического насыщения и уменьшения напряженности магнитного поля в нём до нуля.

- коэрцитивная сила , Нс (величина, равная напряжённости магнитного поля, необходимого для изменения магнитной индукции от остаточной индукции до нуля. По значению коэрцитивной силы различают магнитомягкие Нс≤800 А/м и магнитотвёрдые Нс≥4000 А/м материалы );

- магнитные потери на гистерезис – потери энергии на перемагничивание, пропорциональные площади, охватываемой петлей гистерезиса.

Петля гистерезиса представлена на рисунке 4.3:



Магнитные потери бывают двух видов:

Потери на перемагничивание (на гистерезис) – потери энергии, нагревающие магнитный материал и связанные с перестройкой доменов в переменном магнитном поле. Удельная мощность потерь, расходуемых на гистерезис, пропорциональна максимальному значению индукции Вмакс (возникающей материале при перемагничивании) в степени 1,6…2,0 и частоте, f:

Pгист ~ B(1,6…2)f. (4.2)

Потери на вихревые токи – потери энергии, нагревающие магнитный материал и обусловленные индуктированными в нем переменным магнитным полем вихревыми токами, бǒльшими при бǒльшей электропроводности материала. Удельная мощность потерь, расходуемых на вихревые токи, пропорциональна квадрату максимального значения индукции Вмакс (возникающей материале при перемагничивании) и квадрату частоты, f:

Pвихр ~ B2f2. (4.3)



4.2 . Пример выполнения 4-го задания

Задание 4-61.

Опишите электротехнические стали с нормированными магнитными свойствами в переменных полях, в частности, стали 1511 и 1521. Оцените потери в стали 1521 при частоте 50 Гц и напряженности внешнего магнитного поля 2500 А/м и сравните эти потери с потерями в стали 1511 при тех же условиях.

2. Определение величин, необходимых для выполнения задания.

Магнитные потери являются нормированной характеристикой электротехнической стали, и даются в справочниках. Поскольку справочные данные приводятся при определённых условиях (например, при определённой напряжённости магнитного поля или определённой индукции в материале), то можно предположить, что данная в задании напряжённость поля (и соответствующая ей индукция) не соответствуют нормированным условиям. Для оценки потерь необходимо привести условия задания к нормируемым. Для этого воспользуемся выражениями для потерь на перемагничивание: Pгист = α B(1,6…2)f , и на вихревые токи: Pвихр = β B2f2.

В этих выражениях В и f, соответственно индукция и частота, соответствующие нормируемым условиям определения потерь. Если их найти в справочных данных, то можно определить коэффициенты α и β, а по ним – привести потери к условиям, заданным в задании. Возможно, потребуется пересчёт заданной напряжённости поля в индукцию по выражению: , где μ – магнитная проницаемость рассматриваемых сталей при заданной напряжённости магнитного поля Н.

μ0=4π∙10-7Гн/м

Сталь -это сплав железа с углеродом при содержании углерода менее 2,14 %. /1/.

Магнитные потери –превращение энергии электромагнитного поля в тепло за счёт перемагничивания и вихревых токов. Вихревые токи – токи, возникающие в электропроводящем магнитном материале по закону электромагнитной индукции (при переменном магнитном потоке)

Магнитная индукция (В) –векторная величина, равная плотности магнитного потока в заданной точке: В = dФ/dS /2, стр.15/.

Магнитная проницаемость, μ –это физическая величина, характеризующая изменение магнитной индукции при воздействии магнитного поля.Для изотропных сред магнитная проницаемость равна отношению индукции в среде В к напряженности внешнего магнитного поля Н и к магнитной постоянной μ0/1/.



3. Описание материалов.

Электротехнические стали с нормированными свойствами в переменных полях относятся к магнитомягким металлическим материалам /3, стр. 18-31/. Электротехнические стали обычно легируются кремнием. Легирование кремнием вызывает: уменьшение коэрцитивной силы, увеличение удельного сопротивления и снижения потерь на вихревые токи, некоторое снижение индукции насыщения, большую магнитную проницаемость в слабых и средних полях вследствие магнитной мягкости материала.

В обозначении марок цифры означают:

Первая – класс по структурному состоянию и виду прокатки:

1 – горячекатаная, изотропная;

2 – холоднокатаная изотропная;

3 – холоднокатаная анизотропная с ребровой текстурой;

5 - холоднокатаная анизотропная с плоской кубической текстурой.

Вторая – содержание кремния:

0 – до 0,4% (нелегированная);

1 – (0,4…0,8) %;

2 - (0,8…1,8) %;

3 - (1,8…2,8) %;

4 - (2,8…3,8) %; удельные потери нормируются при магнитной индукции В=1,5 Тл и частоте f = 50 Гц;

5 - (3,8…4,8) %.

Третья – группу по основной нормируемой характеристике:

0 – удельные потери при магнитной индукции В=1,7 Тл и частоте f = 50 Гц;

1 - удельные потери при магнитной индукции В=1,5 Тл и частоте f = 50 Гц;

2 - удельные потери при магнитной индукции В=1,0 Тл и частоте f = 400 Гц;

4 -удельные потери при магнитной индукции В=0,5 Тл и частоте f = 3000 Гц;

6 – магнитная индукция в слабых полях при напряженности поля Н=0,4 А/м;

7 - магнитная индукция в средних полях при напряженности поля Н=10 А/м.

Четвёртая - порядковый номер типа стали.

Таким образом, заданные электротехнические стали характеризуются следующим образом:

1511 – горячекатаная изотропная сталь, с содержанием кремния - (3,8…4,8) %, удельные потери нормируются при магнитной индукции В=1,5 Тл и частоте f = 50 Гц, тип стали – 1.

1521 –эта сталь отличается от предыдущей только тем, что удельные потери нормируются при магнитной индукции В=1,0 Тл и частоте f = 400 Гц,

Эти стали поставляются в виде листов толщиной 0,1…1,0 мм шириной 500…1000 мм и длиной 600…2000 мм.

Физические и механические свойства указанных марок сталей представлены в таблице 1.

Таблица 1

Физические и механические свойства сталей марок 1511 и 1521

№ п/п Наименование свойства Значение Источник Определение по /1/
1. Плотность 7,55 Мг/м3 [3, табл. 2.6, стр. 20] Масса единицы объёма
2. Удельное сопротивление при 20 0С 0,6∙10-6 Ом∙м -«»- Сопротивление 1 м3 материала, измеренное в плоско-параллельном поле. /1/
3. Температурный коэффициент сопротивления 0,7∙10-3 К-1 -«»- Относительное изменение удельного сопротивления при увеличении температуры на 1 К. /1/
4. Коэффициент теплопроводности 16 Вт/м∙К -«»- Удельный тепловой поток, направленный перпендикулярно поверхности при градиенте температуры 1 К/м. /1/
5. Условный предел текучести вдоль/поперёк   420/490 МПа [3, табл. 2.6, стр. 20] Нормальное напряжение, при разгрузке от которого в образце впервые обнаруживается остаточная пластическая деформация, составляющая 0,2%)./1/
6. Предел прочности (при растяжении) вдоль/поперёк   490/600 МПа -«»- Предельное нормальное напряжение, после которого относительное удлинение образца проходит при снижении нормального напряжения; предельное напряжение, выдерживаемое образцом. /1/
7. Относительное удлинение вдоль/поперёк   1,5/2 % -«»- Отношение абсолютного остаточного удлинения образца после разрыва к начальной расчётной длине. /2/
8. Модуль упругости вдоль/поперёк   158/197 ГПа -«»- Коэффициент пропорциональности между нормальным напряжением и относительным удлинением. Определяется в упругой области (закон Гука). /1, 2/.



Электротехнические кремнистые стали применяются для изготовления двигателей и генераторов, дросселей и трансформаторов, электромагнитных механизмов и реле, работающих как на постоянном, так и на переменном токе различной частоты.

Нормированные характеристики сталей рассматриваемых марок приведены в таблице 2.

Таблица 2

Нормированные характеристики сталей марок 1511 и 1521 /3,табл. 2.5, табл.2.6/

(выбраны стали с одинаковой толщиной листа – 0,35 мм)

  Марка Удельные потери Вт/кг при индукции, Тл, равной Магнитная индукция, Тл при напряжённости магнитного поля, А/м, равной
0,75 1,5
1,35 3,0 1,30 1,46 1,57 1,70 1,90
10,75 19,5 1,21 1,30 1,44



Решение.

Опишите электротехнические стали с нормированными магнитными свойствами в переменных полях, в частности, стали 1511 и 1521. Оцените потери в стали 1521 при частоте 50 Гц и напряженности внешнего магнитного поля 2500 А/м и сравните эти потери с потерями в стали 1511 при тех же условиях.

В соответствии с маркой стали магнитные потери для стали 1521 нормируются при магнитной индукции В=1,0 Тл и частоте f = 400 Гц и составляют 19,5 Вт/кг (табл. 2). При напряжённости внешнего магнитного поля 2500 А/м индукция в стали 1521 составляет 1,44 Тл (см. табл. 2). Следовательно, нормированные потери необходимо привести к условиям задания. Поскольку сталь магнитомягкая, то приближённо можно считать, что основная доля потерь – это потери на вихревые токи. Поэтому воспользуемся формулой потери на вихревые токи.

Рнорм= β Bнорм 2 ×fнорм 2. искомые потери: Рх = β B1,44 2 ×f50 2.

Дл стали 1521:

Для стали 1511 потери нормируются при индукции 1,5 Тл. Поскольку у этой стали при напряжённости поля 2500 А индукция составляет 1,44 Тл, то нормируемые потери увеличатся в 1,52/1,442 = 1,085 раза, то есть составят 3Вт/кг×1,085=3,255 Вт/кг.



5.Вывод.

Если сталь 1521, предназначенную для работы при частоте 400 Гц применять в условиях, аналогичных применению стали 1511, то есть при частоте 50 Гц, то магнитные потери в стали 1521 будут меньше, чем в стали 1511.



6. Использованная литература:

1. Ю.В. Целебровский, Шпаргалка по электроматериаловедению. Новосибирск, 2006. – 31 с.

2. Физические величины: Справочник / А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. – М.: Энергоатомиздат, 1991. – 1232 с.

3. Справочник по электротехническим материалам / Под ред. Ю.В.Корицкого, В.В. Пасынкова, Б.М. Тареева. – Т.3. – 3-е изд., перераб. – Л.: Энергоатомиздат. Ленингр. отд-ние, 1988. – 728 с.: ил.





Тексты заданий

Задание 4-01. Опишите электротехнические нелегированные стали. Постройте кривую намагничивания электротехнической нелегированной стали (ГОСТ 11036-75) марки 10864 в постоянном поле.



Задание 4-02. Опишите электротехнические горячекатаные стали. Постройте зависимость относительной магнитной проницаемости от напряженности магнитного поля для электротехнической стали (ГОСТ 21427.3-75) марки 1571 для листа толщиной 0,35 мм.

Задание 4-03. Опишите электротехнические холоднокатаные стали. Определите удельные потери в магнитопроводе из листов холоднокатаной стали типа 2 (ГОСТ 21427.2-83) с содержанием кремния до 0,4 %, толщиной листа 0,65 мм, при напряженности поля 1000 А/м, частоте 50 Гц, учитывая коэффициент заполнения, равный 0,93.

Задание 4-04. Опишите электротехнические горячекатаные стали. Постройте кривую зависимости удельных потерь в горячекатаной стали (ГОСТ 21427.3-75) марки 1211 при толщине листа 0,5 мм от напряженности магнитного поля в диапазоне 2500...30000 А/м при частоте 50 Гц.

Задание 4-05. Опишите электротехнические горячекатаные стали. В магнитопроводе объёмом 0,51 м3, выполненном из листов 0,35 мм горячекатаной стали марки 1411 (ГОСТ 21427.3-75) с коэффициентом заполнения 0,98, общие потери в стали составляют 13 кВт. Определите напряженность магнитного поля.



Задание 4-06. Опишите электротехнические горячекатаные стали. В сталях для переменных полей третья цифра марки, равная 0 или 1, означает, что удельные потери нормируют при частоте 50 Гц. Полагая, что основную массу составляют потери на вихревые токи, найти для стали марки 1511 значения удельных потерь для частоты 400 Гц при напряженности магнитного поля 2500 А/м и толщине листа 0,35 мм и сравнить их с потерями для стали 1521.



Задание 4-07. Опишите электротехнические стали с нормированными свойствами в переменных полях. Полагая, что все потери определяются вихревыми токами, определите удельные потери для стали 3441 с толщиной листа 0,03 мм при напряженности магнитного поля 2500 А/м и частоте 3000 Гц. Определите при этих условиях относительную магнитную проницаемость стали.



Задание 4-08. Опишите магнитомягкие сплавы с прямоугольной петлей гистерезиса. Определите, во сколько раз магнитная индукция в сердечнике из лент толщиной 0,01 мм сплава 79 НМ (ГОСТ 10160-75) при напряженности магнитного поля 7 А/м будет меньше индукции насыщения. Магнитную проницаемость принять равной начальной.

Задание 4-09. Опишите магнитомягкие сплавы с повышенным электрическим сопротивлением. Определите, во сколько раз напряженность магнитного поля при индукции, близкой к индукции насыщения, больше коэрцитивной силы для ленты толщиной 0,50 мм из сплава 50НХС класса II полагая, что относительная магнитная проницаемость достигла значений начальной.



Задание 4-10. Опишите магнитомягкие сплавы с низкой остаточной индукцией. У сплава марки 47 НК сняли кривую намагничивания при температуре 20о С в интервале напряженностей магнитного поля 100...1000 А/м. Затем, не ослабляя напряженности, охладили образец до - 60о С и сняли обратный ход кривой. Воспроизведите на графике результаты опыта.



Задание 4-11. Опишите марганцево-цинковые ферриты. Постройте кривую намагничивания ферритового стержня марки 3000НМ при частоте 0,1 МГц в диапазоне напряженности поля 0...32 А/м.



Задание 4-12. Опишите никель-цинковые ферриты. Считая температурный коэффициент магнитной проницаемости неизменным в диапазоне напряженностей магнитного поля 0...10 А/м, постройте зависимость магнитной индукции в феррите 2000НН от температуры при напряженности поля 8 А/м и в диапазоне температур 0...70 о С. Что произойдет при нагревании образца до 100 оС ?

Задание 4-13. Опишите ферриты для телевизионной техники. У сердечника из феррита группыIV типа 2500НМС1 при температуре 20 °С сняли кривую зависимости относительной магнитной проницаемости от напряженности магнитного поля в диапазоне 0...320 А/м, после чего феррит нагрели до 100 °С и сняли обратный ход кривой. Постройте полученные кривые.

Задание 4-14. Опишите ферриты для телевизионной техники. Определите, во сколько раз отличаются магнитные потери двух образцов феррита IV группы типа 2500НМС1, если первый имеет диаметр 0,8 см, длину 10 см и находится в поле напряженностью 30 А/м, а второй соответственно 0,5 см, 8 см и 40 А/м. Температура комнатная, частота 16 кГц.

Задание 4-15. Опишите ферриты для импульсных трансформаторов. Определите оптимальные значения магнитной индукции в ферритовом сердечнике из феррита группыV марки 300ННИ при частоте 0,5...5 кГц.

Задание 4-16. Опишите ферриты для датчиков температуры. При нагреве масла в трансформаторе выше 70 оС необходимо включать охлаждающие вентиляторы. Если использовать в качестве датчика катушку с ферритовым сердечником, то какую марку феррита следует выбрать ?



Задание 4-17. Опишите магнитодиэлектрики из пермаллоя. Постройте петлю гистерезиса для магнитодиэлектрика из пермаллоя марки П-250.



Задание 4-18. Опишите магнитотвердые материалы. Определите значение относительной магнитной проницаемости магнитотвердого сплава “железо-хром-кобальт” марки 28Х10К в точке кривой размагничивания, где произведение индукции в материале на напряженность магнитного поля максимально.



Задание 4-19. Опишитетермомагнитные материалы. Постройте зависимость магнитной индукции от температуры для термомагнитного материала 33НХ3 при напряженности магнитного поля 112 кА/м.



Задание 4-20. Опишите ферриты с прямоугольной петлей гистерезиса. Постройте предельные петли гистерезиса для феррита типа ППГ марки 100П.



Задание 4-21. Опишите аморфные магнитные материалы. Сердечник из аморфного магнитного сплава марки 10НСР имеет площадь поперечного сечения 1 см2 и общую длину 10 см и работает при индукции 0,1 Тл. Постройте зависимость магнитных потерь в этом сердечнике от частоты.



Задание 4-22. Опишите аморфные магнитные материалы. Масса сердечника из аморфного магнитного сплава 10НСР – 100 г. Определите зависимость магнитных потерь в нем от напряженности магнитного поля в диапазоне 0...120 А/м при частоте 10 кГц.

Задание 4-23. Опишите ферриты для импульсных трансформаторов. Импульсный трансформатор на сердечнике из феррита 1000ННИ объёмом 12 см3 работает при температуре 20о С. Постройте зависимость потерь в нем от напряженности магнитного поля для импульсов длительностью 3 мкс с частотой следования 5 кГц.

Задание 4-24. Опишите электротехнические стали с нормированными свойствами в постоянных полях. Определите по имеющимся данным значения магнитной проницаемости сортовой электротехнической стали марки 10864 (ГОСТ 11036-75) в диапазоне напряженнности магнитного поля 500…30000 А/м.



Задание 4-25. Опишите электротехнические стали с нормированными свойствами в постоянных полях. Определите магнитную проницаемость электротехнической стали по ГОСТ 21427.3-75 марки 1561 для толщин 0,20 и 0,35 мм при нормируемой магнитной индукции.



Задание 4-26. Выберите среди магнитомягких сплавов и опишите физические, механические электрические и магнитные свойства такой марки, у которой в слабом магнитном поле магнитная проницаемость наивысшая. Вычислите для этого сплава необходимую напряженность магнитного поля, при которой происходит насыщение магнитопровода.





Задание 4-27. Среди магнитомягких сплавов выберите и опишите физические, механические, электрические и магнитные свойства такой марки, у которой электрическое сопротивление наибольшее. Вычислите для этой марки индукцию в магнитопроводе при напряженности магнитного поля 800 А/м и сравните ее с индукцией насыщения.



Задание 4-28.Выберите среди магнитомягких сплавов с высокой магнитной проницаемостью и повышенной индукцией насыщения марку с максимальной индукцией насыщения. Опишите физические, механические, электрические и магнитные свойства этой марки и определите, при какой напряженности магнитного поля произойдет полное намагничивание сплава.

Задание 4-29. Среди магнитомягких сплавов с высокой коррозионной стойкостью выберите сплав с наиболее узкой петлёй гистерезиса, опишите его физические, механические, электрические и магнитные свойства и постройте петлю гистерезиса для этого сплава.

Задание 4-30. Среди магнитомягких ферритовI группы выберите феррит с максимальной начальной магнитной проницаемостью. Опишите его состав, свойства и постройте для него петлю гистерезиса.



Задание 4-31. Опишитеэлектротехнические стали с нормированными свойствами в постоянных полях. Постройте кривую намагничивания электротехнической нелегированной стали (ГОСТ 3836-83) марки 21864 в постоянном магнитном поле.

Задание 4-32. Опишитеэлектротехнические стали с нормированными свойствами в постоянных полях.Постройте графики зависимости относительной магнитной проницаемости стали от напряженности магнитного поля для горячекатаной легированной стали (ГОСТ 21427.3-75) марки 1561 толщиной 0,35 и 0,20 мм.

Задание 4-33. Опишите электротехнические стали с нормированными свойствами в переменных полях. Определите потери в 1 м3 стального магнитопровода, имеющего коэффициент заполнения сталью 0,95. Магнитопровод выполнен из холоднокатаной анизотропной стали с содержанием кремния 2,8...3,8 % при напряженности магнитного поля 100 А/м и частоте 50 Гц. Порядковый номер типа стали – 8, толщина листа – 0,27 мм.

Задание 4-34. Опишите электротехнические стали с нормированными свойствами в переменных полях. Постройте кривую зависимости удельных потерь в холоднокатаной изотропной стали (ГОСТ 21427.2-83) марки 2012 с толщиной листа 0,65 мм от напряженности магнитного поля в диапазоне 1000-30000 А/м при частоте 50 Гц.

Задание 4-35. Опишите электротехнические стали с нормированными свойствами в переменных полях. В магнитопроводе объёмом 0,21 м3, выполненном из листов холоднокатаной изотропной стали марки 2212 (ГОСТ 21427.2-83) толщиной 0,5 мм с коэффициентом заполнения 0,95, общие потери составляют 7,8 кВт. Определите напряженность магнитного поля.

Задание 4-36. Опишите электротехнические стали с нормированными свойствами в переменных полях. В сталях, используемых в переменных полях, третья цифра марки, равная 2, означает, что удельные потери нормируют для частоты 400 Гц. Полагая, что основную массу потерь составляют потери на вихревые токи, найдите для стали марки 1521 с толщиной листа 0,35 мм потери при частоте 50 Гц и напряженности магнитного поля 2500 А/м и сравните их с потерями для стали марки 1511.



Задание 4-37. Опишите электротехнические стали с нормированными свойствами в переменных полях. Полагая, что все потери определяются вихревыми токами, найдите удельные потери для стали 3441 с толщиной листа 0,01 мм при напряженности магнитного поля 2500 А/м и частоте 3000 Гц. Определите при этом относительную магнитную проницаемость стали.

Задание 4-38. Опишите магнитомягкие сплавы с наивысшей магнитной проницаемостью в слабых магнитных полях. Сердечник выполнен из листов сплава 80 НХС и индукция в нем составляет 0,14 от максимально возможной. Определите напряженность магнитного поля.

Задание 4-39. Опишите магнитомягкие сплавы с высокой магнитной проницаемостью и повышенной индукцией насыщения. Полагая, что при индукции, близкой к индукции насыщения, относительная магнитная проницаемость равна начальной, определите для прутка из сплава 50Н, во сколько раз напряженность магнитного поля при насыщении будет больше коэрцитивной силы.

Задание 4-40. Опишите магнитомягкие сплавы с низкой остаточной индукцией. У сплава марки 64Н сняли кривую намагничивания при комнатной температуре в диапазоне напряженностей магнитного поля от 50 до 500 А/м. Затем, не ослабляя напряженности, нагрели образец до 120о С и сняли при этой температуре обратный ход кривой. Постройте на графике результаты опыта.



Задание 4-41. Опишите никель-цинковые ферриты. Постройте кривую намагничивания ферритового образца марки 1000НН при частоте 0,1 МГц в диапазоне напряженностей магнитного поля от 0 до 32 А/м.

Задание 4-42. Опишите марганцево-цинковые ферриты. Полагая температурный коэффициент магнитной проницаемости феррита 3000НМ не зависящим от напряженности магнитного поля, постройте зависимость магнитной индукции от температуры при напряженности 16 А/м в диапазоне температур 0...140 оС.



Задание 4-43. Опишите ферриты для телевизионной техники. Образец из феррита IY группы марки 3000 НМС нагрели до 120 оС и при этой температуре сняли зависимость магнитной проницаемости от напряженности магнитного поля в диапазоне 0...240 А/м, после чего, не снижая напряженности, образец охладили до комнатной температуры и сняли обратный ход кривой. Постройте на графике полученные зависимости.



Задание 4-44. Опишите ферриты для телевизионной техники. Определите, во сколько раз отличаются магнитные потери двух образцов феррита группы IV типа 3000НМС, если один из них имеет диаметр 0,5 см и длину 5 см и находится в поле напряженностью 20 А/м, а другой соответственно 1 см, 10 см и 40 А/м ? Температура 120 оС, частота 16 кГц.



Задание 4-45. Опишите ферриты для импульсных трансформаторов. Определите диапазон возможных значений индукции в ферритовом сердечнике из феррита V группы марки 1100НМИ, работающем при оптимальной напряженности.

Задание 4-46. Опишите ферриты для датчиков температуры. Электрошкаф для просушки образцов должен включаться при температуре 85...95 оС и выключаться при нагреве свыше 200 оС. Для управления этим режимом используются две катушки с ферритовыми сердечниками. Какие марки ферритов использованы в этих катушках ?

Задание 4-47. Опишите магнитодиэлектрики из пермаллоя. Постройте петлю гистерезиса для сердечника из пермаллоя марки ПК-60.

Задание 4-48. Опишите магнитотвердые материалы из сплавов системы ЮНДК. Определите значение магнитной проницаемости магнитотвердого сплава ЮНДК18 по кривой размагничивания в точке с максимальным значением произведения индукции в материале на напряжённость магнитного поля.

Задание 4-49. Опишите термомагнитные материалы. Постройте зависимость магнитной индукции от температуры в термомагнитном материале 28НХ4С при напряженности магнитного поля 112 кА/м.

Задание 4-50. Опишите ферриты с прямоугольной петлей гистерезиса. Постройте предельные петли гистерезиса для феррита типа ППГ марки 5ВТ.

Задание 4-51. Опишите аморфные магнитные материалы. Сердечник из аморфного магнитного сплава марки 10НСР имеет площадь поперечного сечения 60 мм2 и общую длину 500 мм. Постройте зависимость потерь в этом сердечнике от индукции при частоте 10 кГц.

Задание 4-52. Опишите аморфные магнитные материалы. На сердечник из аморфного магнитного сплава марки 10НСР весом 150 г воздействует магнитное поле напряженностью 80 А/м. Построить зависимость потерь в нем от частоты в диапазоне 1...10 кГц.

Задание 4-53. Опишите ферриты для импульсных трансформаторов. Сердечник импульсного трансформатора изготовлен из феррита марки 1100НМИ и имеет объём 16 см3. Постройте зависимость потерь в нем от напряженности импульсного магнитного поля при длине импульса 3 мкс, частоте следования 5 кГц и температуре 40о С.

Задание 4-54. Опишитеэлектротехнические стали с нормированными свойствами в постоянных полях. Постройте кривую намагничивания сортовой электротехнической стали (ГОСТ 11036-75) марки 11895 для диапазона напряженностей магнитного поля от 500 до 2500 А/м.



Задание 4-55. Опишитеэлектротехнические стали с нормированными свойствами в постоянных полях. Как изменится значение относительной магнитной проницаемости электротехнической стали по ГОСТ 21427.3-75 марки 1562, измеренной при нормируемой магнитной индукции, если ее толщину изменить с 0,20 до 0,35 мм ?

Задание 4-56. Опишите магнитодиэлектрики из ферритовых порошков. Выберите самый легкий из бариевых порошкообразных ферритов и опишите его свойства.

Задание 4-57. Среди магнитотвердых сплавов найдите и опишите сплавы системы железо-никель-алюминий-кобальт (ЮНДК). Выберите среди них сплав с максимальной удельной магнитной энергией и определите значение магнитной проницаемости при комнатной температуре и напряженности магнитного поля - 40 кА/м.

Задание 4-58. Опишите магнитотвердые ферриты. Выберите среди магнитотвердых ферритов по ГОСТ 24063-80 марку с минимальным значением коэрцитивной силы и вычислите для этой марки значение магнитной проницаемости при напряженности магнитного поля - 60 кА/м.



Задание 4-59. Описать термомагнитные материалы, называемые термаллоями. Составьте для них таблицу значений магнитной проницаемости при разных температурах при напряженности магнитного поля 8 кА/м.

Задание 4-60. Опишите ферриты с прямоугольной петлей гистерезиса. Выберите среди них марку с минимальным удельным электрическим сопротивлением и постройте для нее петлю гистерезиса.

Ответы

4-03.8 Вт/кг 4-05. 2500 А/м 4.07. 3900 Вт/кг4.08.≈4 4-09. 28,4 4-14. 3,4 4-15. 0,03…0,09 Тл 4-18. ≈30,6 4-24. 54…2228 4-25 438; 458 4-26.3,3 А/м 4-27. 1Тл 4-28. >1000 кА/м 4-33.8,28 кВт4-35.1800 А/м 4-36. ≈ 5 раз 4-37. 409,6 Вт/кг, 509,3 4-38. 637 А/м 4-39. 20 4-44. 8,44 4-45. 0,096…0,126 Тл 4-48. 12,3 4-55. 1,07 4-57. 1 Тл 4-58 3979


[1] Домены - области химически однородной среды, отличающиеся электрическими, магнитными или упругими свойствами, либо упорядоченностью в расположении частиц. Магнитные домены – области самопроизвольной намагниченности, в отсутствии внешнего магнитного поля ориентированы таким образом, что результирующая намагниченность образца в целом равна нулю.
