Механические свойства конструкционных материалов в энергомашиностроении

Создание надёжно работающего энергетического оборудования невозможны без обеспечения механической прочности его деталей, которая определяется двумя основными факторами: действующими и предельными нагрузками (прочностью), которые может выдержать материал деталей без разрушения. Чем меньше нагрузки по отношению к предельным, тем больше вероятность сохранения детали. Ниже рассмотрены основные сведения о сопротивлении материалов и деталей механическим воздействиям.

Степень напряжённости материала под действием приложенных к нему сил характеризуется механическим напряжением. При приложении к некоторому телу внешних сил внутри него возникают напряжения - внутренние силы, препятствующие разрушению тела. Если к детали приложить внешнюю продольную силу Р, то в каждом её сечении появятся внутренние продольные силы, распределённые по сечению. Напряжение - это внутренняя сила, действующая на единицу площади сечения. Если площадь сечения рассмотренной детали F = 1 см2, а растягивающая сила Р = 1 Н, то напряжения в сечении s = P/F = 1 Н/см2. Таким образом, размерность напряжения совпадает с размерностью давления и поэтому его чаще всего измеряют в МПа или кгс/см2.

Для оценки механической прочности детали в ней определяют напряжения, находят опасную точку, в которой они максимальны, а затем сравнивают их с характеристикой прочности материала детали.

При работе материала при постоянных напряжениях и невысоких температурах его разрушение наступает при достижении напряжением s предела прочности материала sв. Если к образцу приложить усилие Р, создающее в его сечении напряжение sв, то он разрушится, получив при этом остаточное (необратимое) удлинение: сумма длин частей разрушенного образца будет больше, чем его первоначальная длина. Отношение приращения длины образца к первоначальной длине называется относительным удлинением d. Оно характеризует пластичность материала. Чем больше d, тем меньшую склонность к внезапному хрупкому (без остаточного удлинения) разрушению обнаруживает материал.

Для оценки надёжности детали, работающей при постоянных во времени напряжениях, обычно используется не предел прочности, соответствующий разрушению, а меньшая величина - предел текучести ss. Предел текучести - это те напряжения, при которых появляются первые пластические деформации после упругого деформирования. Деталь считается спроектированной надёжно, если в ней не возникает пластических деформаций, т.е. её материал работает в зоне упругости. Иногда пластические деформации все-таки допускаются, но тогда вводят дополнительные меры, обеспечивающие прочность детали.

Во многих случаях на детали, в частности на рабочие лопатки турбины, действуют переменные во времени нагрузки, вызывающие в них переменные напряжения. В этом случае при амплитуде напряжений, даже существенно меньшей предела текучести, в материале может возникнуть явление усталости. После определённого числа циклов нагружения в детали возникает трещина усталости.

Не каждая трещина, появившаяся в результате усталости, исчерпания длительной прочности или просто оставшаяся необнаруженной в процессе изготовления, представляет непосредственную опасность для детали. Дефекты малого размера имеются практически в каждой изготовленной детали, и часто она работает с ними многие годы. Хрупкое разрушение наступает лишь при достижении трещиной критического размера lкр, определяемого её формой, размерами, напряжениями s, действовавшими до появления трещины, и, наконец, материалом.



КОНТРОЛЬНЫЕ ВОПРОСЫ К ЛЕКЦИИ 2



1. Характерный вид кривой зависимости температуры насыщения пара от давления – 3 балла.

2. Какие параметры пара называют критическими? – 3 балла.

3. Сверхкритические и суперсверкритические параметры пара – 3 балла.

4. Какой пар называется влажным? – 3 балла.

5. Какой пар называется перегретым? – 3 балла.

6. Что такое степень напряжённости материала? – 3 балла.

7. Когда наступает хрупкое разрушение материала? – 3 балла.




ЛЕКЦИЯ 3



ТЕПЛОВЫЕ ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ. СТРУКТУРА ТЭС, ОСНОВНЫЕ ЭЛЕМЕНТЫ. ПАРОГЕНЕРАТОР. ПАРОВАЯ ТУРБИНА. КОНДЕНСАТОР

Классификация ТЭС

Тепловая электростанция (ТЭС) - электростанция, вырабатывающая электрическую энергию в результате преобразования тепловой энергии, выделяющейся при сжигании органического топлива.

Первые ТЭС появились в конце 19 века (в 1882 г. - в Нью-Йорке, в 1883 г. - в С. Петербурге, в 1884 г. - в Берлине) и получили преимущественное распространение. В настоящее время ТЭС - основной вид электрических станций. Доля вырабатываемой ими электроэнергии составляет: в России примерно 70% , в мире около 76%.

Среди ТЭС преобладают тепловые паротурбинные электростанции (ТПЭС), на которых тепловая энергия используется в парогенераторе для получения водяного пара высокого давления, приводящего во вращение ротор паровой турбины, соединённый с ротором электрического генератора (обычно синхронного генератора). Генератор совместно с турбиной и возбудителем называется турбогенератором.В России на ТПЭС производится ~99% электроэнергии, вырабатываемой ТЭС. В качестве топлива на таких ТЭС используют уголь (преимущественно), мазут, природный газ, лигнит, торф, сланцы.

ТПЭС, имеющие в качестве привода электрогенераторов конденсационные турбины и не использующие тепло отработавшего пара для снабжения тепловой энергией внешних потребителей, называются конденсационными электростанциями (КЭС). В России КЭС исторически называется Государственная районная электрическая станция, или ГРЭС. На ГРЭС вырабатывается около 65% электроэнергии, производимой на ТЭС. Их КПД достигает 40 %. Самая крупная в мире Сургутская ГРЭС-2; её мощность 4,8 ГВт; мощность Рефтинской ГРЭС 3,8 ГВт.

ТПЭС, оснащённые теплофикационными турбинами и отдающие тепло отработавшего пара промышленным или коммунально-бытовым потребителям, называются теплоэлектроцентралями (ТЭЦ); ими вырабатывается соответственно около 35 % электроэнергии, производимой на ТЭС. Благодаря более полному использованию тепловой энергии КПД ТЭЦ повышается до 60 - 65 %. Самые мощные ТЭЦ в России ТЭЦ-23 и ТЭЦ-25 Мосэнерго имеют мощность по 1410 МВт.

Промышленные газовые турбины появились значительно позже паровых турбин, так как для их изготовления требовались особые жаропрочные конструкционные материалы. На основе газовых турбин были созданы компактные и высокоманевренные газотурбинные установки (ГТУ). В камере сгорания ГТУ сжигают газ или жидкое топливо; продукты сгорания с температурой 750 - 900° С поступают в газовую турбину, вращающую ротор электрогенератора. КПД таких ТЭС обычно составляет 26 - 28%, мощность - до нескольких сотен МВт. ГТУ не отличаются экономичностью из-за высокой температуры уходящих газов.

ТЭС с ГТУ применяются основном как резервные источники электроэнергии для покрытия пиков электрической нагрузки или для снабжения электричеством небольших населённых пунктов.Они позволяют электростанции работать при резкопеременной нагрузке; могут часто останавливаться, обеспечивают быстрый пуск, высокую скорость набора мощности и достаточно экономичную работу в широком диапазоне нагрузки. Как правило, ГТУ уступают паротурбинным ТЭС по удельному расходу топлива и себестоимости электроэнергии. Стоимость строительно-монтажных работ на ТЭС с ГТУ уменьшается примерно в два раза, так как не нужно строить котельный цех и насосную. Самая мощная ТЭС с ГТУ ГРЭС-3 им. Классона (Московская обл.) имеет мощность 600 МВт.

Отработанные газы ГТУ имеют достаточно высокую температуру, вследствие чего ГТУ имеют невысокий КПД. В парогазовой установке (ПГУ), состоящей из паротурбинного и газотурбинного агрегатов, горячие газы ГТУ используются для нагревания воды в парогенераторе. Это электростанции комбинированного типа. КПД ТЭС с ПГУ достигает 42 - 45%. ПГУ в настоящее время самый экономичный двигатель, используемый для получения электроэнергии. К тому же это самый экологически чистый двигатель, что объясняется высоким КПД. Появились ПГУ чуть более 20 лет назад, однако, сейчас это самый динамичный сектор энергетики. Самые мощные энергоблоки с ПГУ в России: на Южной ТЭЦ С. Петербурга - 300 МВт и на Невинномысской ГРЭС - 170 МВт.

ТЭС с ГТУ и ПГУ также могут отпускать тепло внешним потребителям, то есть работать как ТЭЦ.

По технологической схеме паропроводов ТЭС делятся на блочные ТЭС и на ТЭС с поперечными связями.

Блочные ТЭС состоят из отдельных, как правило, однотипных энергетических установок - энергоблоков. В энергоблоке каждый котёл подаёт пар только для своей турбины, из которой он возвращается после конденсации только в свой котёл. По блочной схеме строят все мощные ГРЭС и ТЭЦ, которые имеют так называемый промежуточный перегрев пара. Работа котлов и турбин на ТЭС с поперечными связями обеспечивается по-другому: все котлы ТЭС подают пар в один общий паропровод (коллектор) и от него питаются все паровые турбины ТЭС. По такой схеме строятся КЭС без промежуточного перегрева и почти все ТЭЦ на докритические начальные параметры пара.

По уровню начального давления различают ТЭС докритического давления и сверхкритического давления (СКД).

Критическое давление - это 22,1 МПа (225,6 ат). В российской теплоэнергетике начальные параметры стандартизованы: ТЭС и ТЭЦ строятся на докритическое давление 8,8 и 12,8 МПа (90 и 130 ат), и на СКД - 23,5 МПа (240 ат). ТЭС на сверхкритические параметры по техническим причинам выполняются с промежуточным перегревом и по блочной схеме.

Эффективность работы ТЭС оценивается коэффициентом полезного действия (КПД) , который определяется отношением количества энергии, отпущенной за некоторое время к затраченной теплоте, содержащейся в сожжённом топливе. Наряду с КПД для оценки работы ТЭС используется также другой показатель - удельный расход условного топлива (условное топливо это топливо, имеющее теплоту сгорания = 7000 ккал/кг=29,33 МДж/кг). Между КПД и условным расходом топлива имеется связь .

Структура ТЭС

Основные элементы ТЭС (рис. 3.1):

u котельная установка, преобразующая энергию химических связей топлива и производящая водяной пар с высокими температурой и давлением;

u турбинная (паротурбинная) установка, преобразующая тепловую энергию пара в механическую энергию вращения ротора турбоагрегата;

u электрогенератор, обеспечивающий преобразование кинетической энергии вращения ротора в электрическую энергию.





Рисунок 3.1. Основные элементы ТЭС

Тепловой баланс ТЭС показан на рис. 3.2.

Рисунок 3.2. Тепловой баланс ТЭС

Основная потеря энергии на ТЭС происходит из-за передачи теплоты пара охлаждающей воде в конденсаторе; с теплом пара теряется более 50 % теплоты (энергии).

Парогенератор (котёл)

Основным элементом котельной установки является парогенератор, представляющий собой П-образную конструкцию с газоходами прямоугольного сечения. Большую часть котла занимает топка; её стены облицованы экранами из труб, по которым подводится питательная вода. В парогенераторе производится сжигание топлива, при этом вода превращается в пар высокого давления и температуры. Для полного сгорания топлива в топку котла нагнетается подогретый воздух; для выработки 1 кВт ч электроэнергии требуется около 5 м3 воздуха.

При горении топлива энергия его химических связей превращается в тепловую и лучистую энергию факела. В результате химической реакции сгорания, при которой углерод топлива С превращается в оксиды СО и СО2, сера S - в оксиды SO2 и SO3 и т.д., и образуются продукты сгорания топлива (дымовые газы). Охлаждённые до температуры 130 - 160 О С дымовые газы через дымовую трубу покидают ТЭС, уносят около 10 - 15% энергии (рис.3.2).

В настоящее время наиболее широко используются барабанные (рис.3.3,а) и прямоточные котлы (рис.3.3,б). В экранах барабанных котлов осуществляется многократная циркуляция питательной воды; отделение пара от воды происходит в барабане. В прямоточных котлах вода проходит по трубам экрана только один раз, превращаясь в сухой насыщенный пар (пар в котором нет капелек воды).

а) б)

Рисунок 3.3. Схемы барабанного (а) и прямоточного (б) парагенераторов

В последнее время для повышения эффективности работы парогенераторов производят сжигание угля при внутри-цикловой газификации и в циркулирующем кипящем слое; при этом КПД увеличивается на 2,5%.



Паровая турбина

Турби́на (фр. turbine от лат. turbo вихрь, вращение) - это тепловой двигатель непрерывного действия, в лопаточном аппарате которого потенциальная энергия сжатого и нагретого водяного пара преобразуется в кинетическую энергию вращения ротора.

Попытки создать механизмы, похожие на паровые турбины, делались ещё тысячелетия назад. Известно описание паровой турбины, сделанное Героном Александрийским в 1-м веке до н. э., так называемая «турбина Герона». Однако только в конце XIX века, когда термодинамика, машиностроение и металлургия достигли достаточного уровня Густаф Лаваль (Швеция) и Чарлз Парсонс (Великобритания) независимо друг от друга создали пригодные для промышленности паровые турбины. Для изготовления промышленной турбины требовалась значительно более высокая культура производства, чем для паровой машины.

В 1883 году Лаваль создал первую работающую паровую турбину. Его турбина представляла собой колесо, на лопатки которого подавался пар. Затем он дополнил сопла коническими расширителями; что значительно повысило КПД турбины и превратило её в универсальный двигатель. Пар, разогретый до высокой температуры, поступал из котла по паровой трубе к соплам и выходил наружу. В соплах пар расширялся до атмосферного давления. Благодаря увеличению объёма пара получалось значительное увеличение скорости вращения. Таким образом, заключённая в паре энергия передавалась лопастям турбины. Турбина Лаваля была намного экономичнее старых паровых двигателей.

В 1884 году Парсонс получил патент на многоступенчатую реактивную турбину, которую он создал специально для приведения в действие электрогенератора. В 1885 году он сконструировал многоступенчатую реактивную турбину (для повышения эффективности использования энергии пара), получившую в дальнейшем широкое применение на тепловых электростанциях.

Паровая турбина состоит из двух основных частей: ротора с лопатками - подвижная часть турбины; статора с соплами - неподвижная часть. Неподвижную часть выполняют разъёмной в горизонтальной плоскости для возможности выемки или монтажа ротора (рис.3.4.)

Рисунок 3.4. Вид простейшей паровой турбины

По направлению движения потока пара различают аксиальные паровые турбины, у которых поток пара движется вдоль оси турбины, и радиальные, направление потока пара в которых - перпендикулярно, а рабочие лопатки расположены параллельно оси вращения. В России и странах СНГ используются только аксиальные паровые турбины.

По способу действия пара турбины делятся на: активные, реактивные и комбинированные. В активной турбине используется кинетическая энергия пара, в реактивной: кинетическая и потенциальная.

Современные технологии позволяют поддерживать частоту вращения с точностью до трёх оборотов в минуту. Паровые турбины для электростанций рассчитываются на 100 тыс. часов работы (до капитального ремонта). Паровая турбина является одним из самых дорогих элементов ТЭС.

Достаточно полное использование энергии пара в турбине может быть достигнуто только при работе пара в ряде последовательно расположенных турбинах, которые называются ступенями или цилиндрами. В многоцилиндровых турбинах можно снизить скорость вращения рабочих дисков. На рис.3.5 показана трёхцилиндровая турбина (без кожуха). К первому цилиндру - цилиндру высокого давления (ЦВД) 4 пар подводится по паропроводам 3 непосредственно из котла и поэтому он имеет высокие параметры: для котлов СКД — давление 23, 5 МПа, температура 540О С. На выходе ЦВД давление пара составляет 3-3,5 МПа (30 - 35 ат), а температура - 300О - 340О С.

Рисунок 3.5. Трёхцилиндровая паровая турбина

Для снижения эрозии лопаток турбины (влажным паром) из ЦВД относительно холодный пар возвращается обратно в котёл, в так называемый промежуточный пароперегреватель; в нём температура пара повышается до исходной (540О С). Вновь нагретый пар подаётся по паропроводам 6 в цилиндр среднего давления (ЦСД) 10. После расширения пара в ЦСД до давления 0,2 - 0,3 МПа (2 - 3 ат) пар с помощью выхлопных труб подаётся в ресиверные трубы 7, из которых направляется в цилиндр низкого давления (ЦНД) 9. Скорость течения пара в элементах турбины 50-500 м/с. Лопатка последней ступени турбины имеет длину 960 мм и массу 12 кг.

КПД тепловых машин и паровой идеальной турбины, в частности, определяется выражением:

,

где - теплота, полученная рабочим телом от нагревателя, - теплота, отданная холодильнику. Сади Карно в 1824 г. теоретически получил выражение для предельного (максимального) значение КПД тепловой машины с рабочим телом в виде идеального газа

,

где - температура нагревателя, - температура холодильника, т.е. температуры пара на входе и выходе турбины соответственно, измеряемые градусах Кельвина (К). Для реальных тепловых двигателей .

Для повышения КПД турбины понижать нецелесообразно; это связано с дополнительным расходом энергии. Поэтому для увеличения КПД можно увеличить . Однако для современного развития технологий здесь уже достигнут предел.

Современные паровые турбины делятся на: конденсационные и теплофикационные. Конденсационные паровые турбины служат для превращения максимально возможной части энергии (теплоты) пара в механическую энергию. Они работают с выпуском (выхлопом) отработавшего пара в конденсатор, в котором поддерживается вакуум (отсюда возникло наименование).

Тепловые электростанции, на которых установлены конденсационные турбины, называются конденсационными электрическими станциями (КЭС). Основной конечный продукт таких электростанций - электроэнергия. Лишь небольшая часть тепловой энергии используется на собственные нужды электростанции и, иногда, для снабжения теплом близлежащего населённого пункта. Обычно это посёлок энергетиков. Доказано, что чем больше мощность турбогенератора, тем он экономичнее, и тем ниже стоимость 1 кВт установленной мощности. Поэтому на конденсационных электростанциях устанавливаются турбогенераторы повышенной мощности.

Теплофикационные паровые турбины служат для одновременного получения электрической и тепловой энергии. Но основной конечный продукт таких турбин - тепло. Тепловые электростанции, на которых установлены теплофикационные паровые турбины, называются теплоэлектроцентралями (ТЭЦ). Теплофикационные паровые турбины делятся на: турбины с противодавлением, с регулируемым отбором пара и с отбором и противодавлением.

У турбин с противодавлением весь отработавший пар используется для технологических целей (варка, сушка, отопление). Электрическая мощность, развиваемая турбоагрегатом с такой паровой турбиной, зависит от потребности производства или отопительной системы в греющем паре и меняется вместе с ней. Поэтому турбоагрегат с противодавлением обычно работает параллельно с конденсационной турбиной или электросетью, которые покрывают возникающий дефицит в электроэнергии. У турбин с отбором и противодавлением часть пара отводится из 1-й или 2-й промежуточных ступеней, а весь отработавший пар направляется из выпускного патрубка в отопительную систему или к сетевым подогревателям.

Турбины являются самыми сложными элементами ТЭС. Сложность создания турбин определяется не только высокими технологическими требованиями к изготовлению, материалами и т.п., но главным образом, чрезвычайной наукоёмкостью. В настоящее время число стран выпускающих мощные паровые турбины не превышает десяти. Наиболее сложным элементом является ЦНД. Основными производителями турбин в России является Ленинградский металлический завод (г. С. Петербург) и турбомоторный завод (г. Екатеринбург).

Низкое значение КПД паровых турбин и обусловливает эффективность его первоочередного повышения. Поэтому именно паротурбинной установке ниже уделяется основное внимание.

Основными потенциальными методами повышения экономичности паровых турбин являются:

· аэродинамическое совершенствование паровой турбины;

· совершенствование термодинамического цикла, главным образом, путём повышения параметров пара, поступающего из котла, и снижения давления пара, отработавшего в турбине;

· совершенствование и оптимизация тепловой схемы и её оборудования.

Аэродинамическое совершенствование турбин за рубежом в последние 20 лет обеспечивалось с помощью трёхмерного компьютерного моделирования турбин. Прежде всего, необходимо отметить разработку саблевидных лопаток. Саблевидными лопатками называются изогнутые лопатки, напоминающие по внешнему виду саблю (в зарубежной литературе используются термины «банановая» и «трёхмерная»).

Фирма Siemens использует «трёхмерные» лопатки для ЦВД и ЦСД (рис. 3.6), где лопатки имеют малую длину, но зато относительно большую зону высоких потерь в корневой и периферийных зонах. По оценкам фирмы Siemens использование пространственных лопаток в ЦВД и ЦСД позволяет увеличить их КПД на 1 - 2 % по сравнению с цилиндрами, созданными в 80-е годы прошлого века.

Рисунок 3.6. «Трёхмерные» лопатки для ЦВД и ЦСД фирмы Siemens

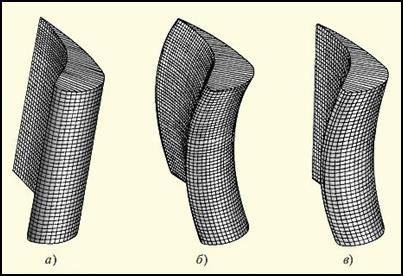

На рис. 3.7 показаны три последовательных модификации рабочих лопаток для ЦВД и первых ступеней ЦНД паровых турбин для АЭС фирмы GEC-Alsthom: обычная («радиальная») лопатка постоянного профиля (рис. 3.7, а), используемая в наших турбинах; саблевидная лопатка (рис. 3.7, б) и, наконец, новая лопатка с прямой радиальной выходной кромкой (рис. 3.7, в). Новая лопатка обеспечивает КПД на 2 % больший, чем исходная (рис. 3.7, а).

Рисунок 3.7. Рабочие лопатки для паровых турбин для АЭС фирмы GEC-Alsthom

Конденсатор



Отработанный в турбине пар (давление на выходе ЦНД составляет 3 - 5 кПа, что в 25 - 30 раз меньше атмосферного) поступает в конденсатор. Конденсатор представляет собой теплообменник, по трубам которого непрерывно циркулирует охлаждающая вода, подаваемая циркуляционными насосами из водохранилища. На выходе из турбины с помощью конденсатора поддерживается глубокий вакуум. На рис.3.8 показан двухходовой конденсатор мощной паровой турбины.

Рисунок 3.8. Двухходовой конденсатор мощной паровой турбины

Конденсатор состоит из стального сварного корпуса 8, по краям которого в трубной доске закреплены конденсаторные трубки 14. Конденсат собирается в конденсаторе и постоянно откачивается конденсатными насосами.

Для подвода и отвода охлаждающей воды служит передняя водяная камера 4. Вода подаётся снизу в правую часть камеры 4 и через отверстия в трубной доске попадает в охлаждающие трубки, по которым движется до задней (поворотной) камеры 9. Пар поступает в конденсатор сверху, встречается с холодной поверхностью и конденсируется на них. Поскольку конденсация идёт при низкой температуре, которой соответствует низкое давление конденсации, то в конденсаторе создаётся глубокое разряжение (в 25-30 раз меньше атмосферного давления).

Для того чтобы конденсатор обеспечивал низкое давление за турбиной, и, соответственно, конденсацию пара требуется большое количество холодной воды. Для выработки 1 кВт ч электроэнергии требуется приблизительно 0,12 м3 воды; один энергоблок НчГРЭС за 1с использует 10 м3 воды. Поэтому ТЭС строят либо вблизи природных источников воды, либо строят искусственные водоёмы. В случае невозможности использования большого количества воды для конденсации пара, вместо использования водохранилища, вода может охлаждаться в специальных охладительных башнях - градирнях, которые благодаря своим размерам обычно являются самой заметной частью электростанции (рис.3.9).

Из конденсатора с помощью питательного насоса конденсат возвращается в парогенератор.

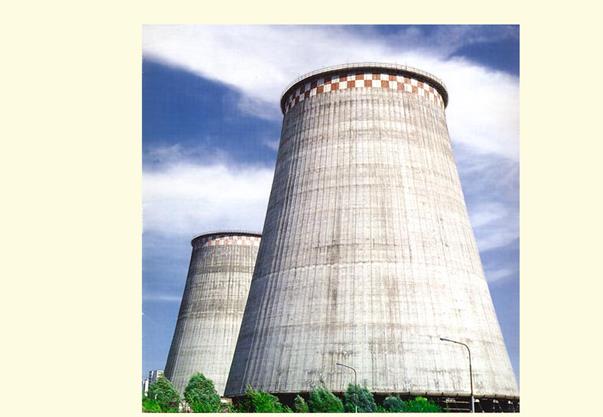

Рисунок 3.9. Внешний вид градирни ТЭЦ

КОНТРОЛЬНЫЕ ВОПРОСЫ К ЛЕКЦИИ 3



1. Структурная схема ТЭС и назначение её элементов – 3 балла.

2. Тепловая схема ТЭС – 3 балла.

3. Тепловой баланс ТЭС – 3 балла.

4. Парогенератор ТЭС. Назначение, типы, структурная схема, КПД – 3 балла.

5. Параметры пара на ТЭС – 5 баллов

6. Паровая турбина. Устройство. Разработки Лаваля и Парсонса – 3 балла.

7. Многоцилиндровые турбины – 3 балла.

8. КПД идеальной турбины – 5 баллов.

9. Конденсационные и теплофикационные паровые турбины – 3 балла.

10. Чем отличается КЭС от ТЭЦ? КПД КЭС и ТЭЦ – 3 балла.

11. Конденсатор ТЭС – 3 балла.




ЛЕКЦИЯ 4
