Тема: Опиливание металла.

Под размерной обработкой понимается обработка заготовки (детали) для придания ей заданных формы, размеров и шероховатости обработанных поверхностей. В результате обработки получается готовое изделие, которое может иметь самостоятельное применение (например, зубило, угольник), или деталь, пригодная к монтажу в собираемое изделие (например, рукоятки и рычаги различных конструкций). К операциям размерной слесарной обработки относятся опиливание, обработка отверстий (сверление, зенкерование, зенкование, цекование, развертывание) и нарезание наружных и внутренних резьб.



Опиливание металла



Опиливание — это операция по удалению с поверхности заготовки слоя материала при помощи режущего инструмента — напильника, целью которой является придание заготовке заданных формы и размеров, а также обеспечение заданной шероховатости поверхности. В большинстве случаев опиливание производят после рубки и резания металла ножовкой, а также при сборочных работах для пригонки детали по месту. В слесарной практике опиливание применяется для обработки следующих поверхностей:

• плоских и криволинейных;

• плоских, расположенных под наружным или внутренним углом;

• плоских параллельных под определенный размер между ними;

• фасонных сложного профиля.

Кроме того, опиливание используется для обработки углублений, пазов и выступов.

Различают черновое и чистовое опиливание. Обработка напильником позволяет получить точность обработки деталей до 0,05 мм, а в отдельных случаях и более высокую точность. Припуск на обработку опиливанием, т. е. разница между номинальным размером детали и размером заготовки для ее получения, обычно небольшой и составляет от 1,0 до 0,5 мм.



Инструменты, применяемые при опиливании

Основными рабочими инструментами, применяемыми при опиливании, являются напильники, рашпили и надфили.

Напильники представляют собой стальные закаленные бруски, на рабочих поверхностях которых нанесено большое количество насечек или нарезок, образующих режущие зубья напильника. Эти зубья обеспечивают срезание с поверхности заготовки небольшого слоя металла в виде стружки. Напильники изготавливают из инструментальных углеродистых сталей марок У10, У12, У13и инструментальных легированных сталей марок ШХ6, ШХ9, ШХ12.

Насечки на поверхности напильника образуют зубья, причем чем меньше насечек на единицу длины напильника, тем крупнее зубья. По виду насечек различают напильники с одинарной (рис. 3.1, а), двойной (перекрестной) (рис. 3.1, б) и рашпильной (рис. 3.1, в) насечками.

Напильники с одинарной насечкой срезают металл широкой стружкой, равной всей длине зуба, что требует приложения больших усилий. Такие напильники применяются для обработки цветных металлов, их сплавов и неметаллических материалов.

Напильники с двойной насечкой имеют основную насечку (более глубокую) и нанесенную поверх нее вспомогательную (более мелкую), которая обеспечивает дробление стружки по длине, что снижает усилия, прикладываемые к напильнику при работе. П1аг нанесения основной и вспомогательной насечек неодинаков, поэтому зубья напильника располагаются друг за другом по прямой, составляющей с осью напильника угол 5 Такое расположение зубьев на напильнике обеспечивает частичное перекрытие следов от зубьев на обработанной поверхности, что уменьшает ее шероховатость.

25…30°

Напильники с рашпильной насечкой (рашпили) имеют зубья, которые образуются выдавливанием металла из поверхности заготовки напильника при помощи специального насекательного зубила. Каждый зуб рашпильной насечки смещен относительно расположенного впереди зуба на половину шага. Такое расположение зубьев на поверхности напильника обеспечивает уменьшение глубины канавок, образованных зубьями, за счет частичного перекрытия следов зубьев на поверхности заготовки, что облегчает резание. Рашпили применяют для опиливания мягких материалов (баббит, свинец, дерево, каучук, резина, некоторые виды пластмасс).

Насечки на поверхности напильника получают различными методами: насеканием (рис. 3.2, а) на специальных станках, фрезерованием (рис. 3.2, б) и протягиванием (рис. 3.2, в). Независимо от способа получения насечки зубья, образованные на поверхности напильника, имеют форму режущего клина, геометрическая форма которого определяется углом заострения р>, задним углом а, передним углом у и углом резания 5 (см. рис. 3.2, а).

Передний угол — это угол между передней поверхностью зуба и плоскостью, проходящей через его вершину перпендикулярно оси напильника. Угол заострения — это угол между передней и задней поверхностями зуба. Задний угол — это угол между задней поверхностью зуба и касательной к обработанной поверхности. Угол резания — это угол между передней поверхностью зуба и плоскостью обработанной поверхности.

Напильники классифицируются в зависимости от числа насечек на 10 мм длины напильника на 6 классов Насечки имеют номера от 0 до 5, при этом чем меньше номер насечки, тем больше расстояние между насечками и соответственно крупнее зуб. Выбор номера напильника зависит от характера работ, которые будут им выполняться. Чем выше требования к точности обработки и шероховатости обработанной поверхности, тем более мелким должен быть зуб напильника.

Для грубого чернового опиливания (шероховатость Rz 160… 80, точность 0,2…0,3 мм) применяются напильники 0-го и 1-го классов (драчевые), имеющие от 5 до 14 зубьев на 10 мм насеченной части в зависимости от длины напильника.

Для выполнения чистовой обработки (шероховатость Rz 40… 20, точность 0,05…0,1 мм) используются напильники с более мелким зубом 2-го и 3-го классов (личные), имеющие от 8 до 20 насечек на 10 мм длины насеченной части напильника.



Для пригоночных, отделочных и доводочных работ (шероховатость поверхности Ra 2,5… 1,25, точность 0,02…0,05 мм) применяются напильники с мел) ими и очень мелкими зубьями 4-го и 5- го классов (бархатные), имеющие от 12 до 56 насечек на 10 мм длины насеченной части.

Для выполнения слесарных работ предназначены напильники с двойной насечкой, выполненной метод on насекания. Такие напильники изготовляют с различной формой поперечного сечения, которая выбирается в зависимости от формы обрабатываемой поверхности.

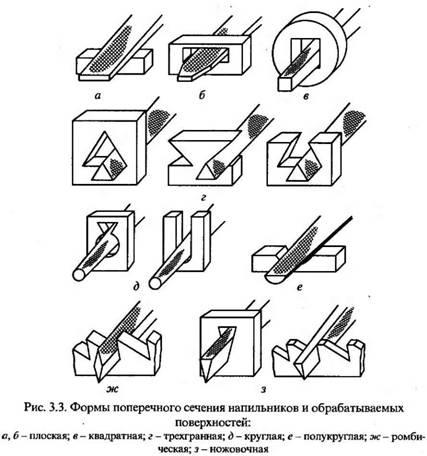

плоские напильники (рис. 3.3, а, б) — для опиливания плоских и выпуклых широких наружных поверхностей и распиливания прямоугольных отверстий;

квадратные напильники (рис. 3.3, в) — для распиливания квадратных и прямоугольных проемов, прямоугольных пазов и узких плоских наружных поверхностей;

трехгранные напильники (рис. 3.3, г) — для распиливания отверстий и пазов с углами более 60°;

круглые напильники (рис. 3.3, д) — для распиливания круглых и овальных отверстии, а также вогнутых поверхностей малого радиуса закругления, которые не могут быть обработаны полукруглым напильником;

полукруглые напильники (рис. 3.3, е) — для опиливания вогнутых поверхностей большого радиуса закругления и галтелей;

ромбические напильники (рис. 3.3, ж) — для опиливания зубьев зубчатых колес, звездочек, для распиливания профильных пазов и поверхностей, расположенных под острыми углами;

ножовочные напильники (рис. 3.3, з) — для опиливания внутренних углов менее 10°, а также клиновидных канавок, узких пазов, зубьев зубчатых колес, плоских поверхностей и отделки углов в трехгранных, прямоугольных и квадратных отверстиях.

Рашпили по форме поперечного сечения могут быть плоские тупоконечные (рис. 3.4, а), плоские остроконечные (рис. 3.4, б), круглые (рис. 3.4, в) и полукруглые (рис. 3.4, г). Рашпили изготавливают с мелкой и крупной насечкой.

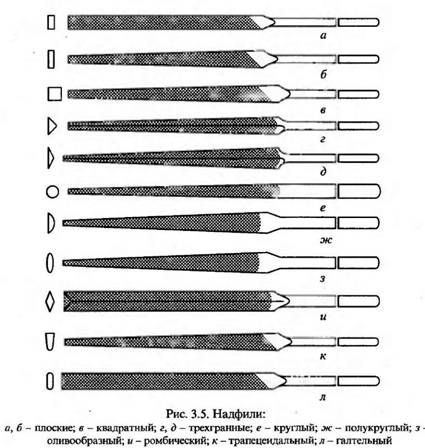

Для обработки мелких деталей применяют специальные напильники — надфили, имеющие малую длину (80,120 или 160 мм) и различную форму поперечного сечения (рис. 3.5). Надфили имеют также двойную насечку: основную — под углом 25 ° и вспомогательную — под углом 45

Для обеспечения высокого качества опиливания необходимо правильно выбирать профиль поперечного сечения, длину и насечку напильника.

Профиль поперечного сечения напильиика выбирается в зависимости от формы опиливаемой поверхности:

• плоский, плоская сторона полукруглого — для опиливания плоских и выпуклых криволинейных поверхностей;

• квадратный, плоский — для обработки пазов, отверстий и проемов прямоугольного сечения;

• плоский, квадратный, плоская сторона полукруглого — при опиливании поверхностей, расположенных под углом 90°;

• трехгранный — при опиливании поверхностей, расположенных под углом свыше 60°;

• ножовочный, ромбический — для опиливания поверхностей, расположенных под углом свыше 10°;

• трехгранные, круглые, полукруглые, ромбические, квадратные, ножовочные — для распиливания отверстий (в зависимости от их формы).

Длина напильника зависит от вида обработки и размеров обрабатываемой поверхности и должна составлять:

• 100… 160 мм — для опиливания тонких пластин;

• 160…250 мм — для опиливания поверхностей с длиной обработки до 50 мм; 250…315 мм — с длиной обработки до 100 мм; 315… 400 мм — с длиной обработки более 100 мм;

• 100…200 мм — длг: распиливания отверстий в деталях толщиной до 10 мм;

• 315 …400 мм — для чернового опиливания;

• 100… 160 мм — при доводке (надфили).

Номер насечки выбирается в зависимости от требований к шероховатости обработанной поверхности.

Для удобного держания и обеспечения безопасности напильники снабжаются ручкой, которая изготовляется из дерева или пластмассы. Ручки бывают одноразовыми или многократного применения. Деревянные одноразовые ручки (рис. 3.6) напильников выполняют из березы или липы. Поверхность рукоятки должна быть чистой и ровной. Для предупреждения раскалывания при установке на хвостовик напильника рукоятка снабжается специальным металлическим кольцом, установленным на ее шейке. В рукоятке просверливается отверстие под хвостовик напильника. При закреплении хвостовик напильника вставляют в отверстие, затем, ударяя головкой рукоятки по верстак у или тискам, добиваются его плотного вхождения в отверстие рукоятки. Запрещается насаживание рукоятки ударами молотка по носку напильника, так как это может привести к травме.





Представляет интерес быстросменная пластмассовая ручка многократного пользования, изображенная на рис. 3.7. Внутрь пластмассового корпуса 3 ручки запрессован металлический стакан 3, дном которого служит гайка 4 с термически обработанной резьбой. В стакан помещены пружина 2 и в гулка 1 с пазом. От проворачивания и выпадения из ручки втулку предохраняет штифт, ввинченный в стакан. Относительно стакана втулка может двигаться только поступательно. Для установки ручки на напильник в нее вводят хвостовик. Ручку вращают, при этом гайка 4 навинчивается на хвостовик. Второй точкой опоры хвостовика является втулка, поджимаемая пружиной.

Домашняя работа.

Прочитать текст и ответить на вопросы (письменно).

Что такое опиливание?
