Станки вращательного бурения шарошечными долотами. Шарошечное бурение заключается в том, что при вращении долота шарошки (конусы или цилиндры с зубками), свободно сидящие на осях цапф долота, перекатываются по поверхности забоя скважины. При этом зубки внедряются в породу под действием осевого давления, передаваемого через буровой став долоту, и разрушают ее ударом и резанием.
Таблица 2.1.
Техническая характеристика станков шарошечного бурения
Параметры
| Марка станка
| 3СБШ-200-60
| 4СБШ-200-40
| СБШ-250МНА-32
| СБШ-250-55
| СБШ-320-36
| Диаметр скважины, мм
| 215,8; 244,5
| 215,8; 244,5
| 244,5; 269,9
| 244,5; 269,9
|
| Глубина скважины, м
|
|
|
|
|
| Направление бурения к вертикали, градус.
| 0; 15; 30
| 0; 15; 30
| 0; 15; 30
| 0; 15; 30
|
| Длина буровой
штанги, мм
|
|
|
|
|
| Масса станка, т
|
|
| 71,5
|
|
| Станки шарошечного бурения, как правило, состоят из следующих основных узлов (см. рис.2.1.): гусеничной ходовой части с индивидуальным приводом на каждую гýсеницу; платформы с машинным отделением, маслостанцией, компрессорной установкой и электрооборудованием; мачты с рабочим органом, состоящим из механизма вращения и подачи бурового става; механизма свинчивания-развинчивания буровых штанг; сепаратора или кассеты для штанг; пылеулавливающей установки; гидро- и пневмосистем.
Рис.2.1. Схема станка шарошечного бурения
1 – кабина машиниста; 2 – передний гидродомкрат выравнивания станка;
3 – гидроцилиндр наклона мачты; 4 – гусеничные тележки;
5 – задний гидродомкрат выравнивания станка;
6 – телескопический подкос мачты; 7 – мачта; 8 – платформа.
Для удаления буровой мелочи из скважины и охлаждения шарошечного долота применяется сжатый воздух, нагнетаемый компрессором. Воздух поступает по гибкому шлангу в вертлюг, а затем по ставу буровых штанг проходит через долото, охлаждает его и, захватив буровую мелочь, выходит к устью скважины по зазору между стенкой скважины и штангой. На поверхности у устья скважины установлен пылеприемник, откуда воздух поступает на очистку в циклон. Мачта представляет собой сварную пространственную ферму. Подъем и опускание мачты осуществляется с помощью двух гидроцилиндров. Рабочее положение мачты вертикальное, транспортное – горизонтальное.
Перед бурением платформу станка устанавливают в горизонтальное положение с помощью трех или четырех гидродомкратов.
Вертлюг служит для подачи сжатого воздуха через патрубок 1 (см. рис.2.2.) от не вращающегося шланга к вращающемуся буровому ставу через шпиндель 2 и переходник 3, а также для поддержания верхнего конца буровой штанги при бурении. Шпиндель установлен в расточке корпуса на шарикоподшипниках 4. Зазор между вращающимся шпинделем и неподвижным корпусом уплотнен сальником 5.

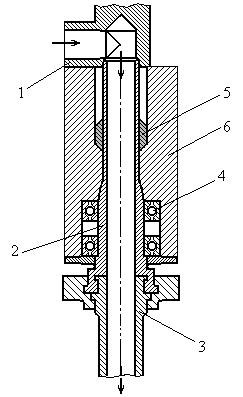

Рис.2.2. Вертлюг
1 – подводящий патрубок; 2 – шпиндель; 3 – переходник;
4 – подшипник; 5 – сальник; 6 – корпус.
Комплект бурового инструмента (см. рис. 2.3.) состоит из переходника, буровых штанг, удлинителя става, стабилизатора и долота. Сменный переходник длиной около 0,5 м имеет нижнюю соединительную резьбу, соответствующую резьбе верхнего конца буровой штанги.
Буровые штанги служат для передачи долоту крутящего момента и осевого усилия, а также подвода к забою сжатого воздуха для выдачи из скважины буровой мелочи. Буровые штанги соединяются между собой с помощью резьбовых ниппелей. Для обеспечения нормальных условий удаления буровой мелочи из скважины диаметр штанги должен быть на 20 – 50 мм меньше диаметра долота. Штанги изготавливают из стальных бесшовных труб.
Удлинитель основной штанги длиной 2 – 3 м служит для перекрытия части пространства от бурового стола станка до поверхности уступа.
Стабилизатор предназначен для предотвращения поперечных колебаний буровой штанги, приводящих к преждевременному износу ее и долота.

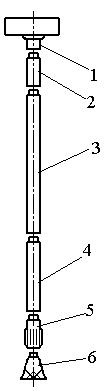

Рис. 2.3. Комплект бурового инструмента
станков вращательного бурения шарошечными долотами
1 – шпиндель; 2 – переходник; 3 – буровая штанга;
4 – удлинитель штанги; 5 – стабилизатор; 6 – долото.
Стабилизатор крепится к нижнему концу буровой штанги, а долото устанавливается в нижнюю часть стабилизатора. Стабилизатор (рис.2.4.) состоит из корпуса 1 с вертикально установленными в нем тремя роликами 2.
Рис. 2.4. Стабилизатор
1 – корпус; 2 – ролики; 3 – резьбовой ниппель.
Диаметр стабилизатора по выступающим краям роликов равен диаметру долота. Корпус стабилизатора имеет такой же диаметр, как и буровая штанга. Применение стабилизатора способствует уменьшению требуемого крутящего момента за счет снижения трения штанги о стенки скважины при ее изгибе и обеспечивается бόльшая плавность бурения.
При вращательном бурении на карьерах используют двух- и трехшарошечные долота. Наибольшее распространение получили трехшарошечные долота, которые применяют для бурения скважин в породах от мягких до очень крепких с вооружением шарошки в виде фрезерованных на ней зубьев (рис.2.5.а) различной длины и конфигурации или впрессованных в нее штырей из твердого сплава – карбида вольфрама (рис.2.5.б).
а б
Рис. 2.5. Трехшарошечные долота:
а) зубчатое; б) штыревое.
Трехшарошечные долота (рис.2.6), применяемые в горнорудной промышленности, состоят из трех сварных секций (лап), на которых монтируют шарошки.

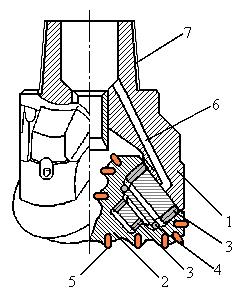

Рис. 2.6. Конструкция трехшарошечного долота.
1 – лапа; 2 – шарошка; 3 – роликовый подшипник;
4 – шариковый подшипник; 5 – штыри из твердого сплава;
6 – канал для подачи сжатого воздуха; 7 – резьбовой ниппель.
Опоры шарошек в зависимости от размеров долот выполняют по различным схемам. В горной промышленности трехшарошечные долота выполняют с опорами по схеме Р-Ш-Р, т.е. имеющими два силовых роликоподшипника 3 и между ними один шариковый подшипник 4. На долотах малых диаметров нижний подшипник может быть шариковым (схема Р-Ш-Ш).
Шарошки и лапы долот в основном изготавливают из хромоникелевой малоуглеродистой (12ХН2), (20ХН3А) и никель-молибденовой (17Н3МА) сталей и подвергают химико-термической обработке.
Верхняя часть корпуса долота заканчивается резьбовым ниппелем 7, с помощью которого долото соединяется с буровыми трубами.
Для бурения скважин на карьерах выпускаются семь типов трехшарошечных долот (см. табл.2.2.).
Таблица 2.2.
Типы шарошечных долот и области их применения
Тип долота
| Область применения (характер пород)
| Зубья шарошек
| М
| Мягкие
| Фрезерованные
| МЗ
| Мягкие абразивные
| Вставные
| С
| Средней твердости
| Фрезерованные
| Т
| Твердые
| Фрезерованные
| ТЗ
| Твердые абразивные
| Вставные
| ТК
| Твердые с пропластками крепких
| Комбинация фрезерованных и вставных
| К
| Крепкие
| Вставные
| По способу расположения зубьев шарошки долота могут быть с само- и не самоочищающимися зубьями. У наиболее распространенных самоочищающихся долот зубчатый венец одной шарошки входит в проточку между венцами другой, за счет чего улучшается очистка зубьев от породы.
|
