Станки вибровращательного бурения.При вибровращательном бурении процесс бурения осуществляется путем передачи породоразрушающему инструменту виброударных нагрузок, совмещаемых с осевым усилием, которое создается весом бурового става и вибровращательной каретки, и крутящего момента. Порода на забое скважины разрушается ударом буровой коронки, а оставшиеся гребешки срезаются при ее повороте. Станки вибровращательного бурения на россыпях применяют для бурения вертикальных взрывных скважин на открытых горных работах и для погружения гидроигл при игловой гидрооттайке многолетнемерзлых пород. Таблица 3.2. Техническая характеристика станков вибровращательного бурения.
Станок вибровращательного бурения СВВ-42 (см. рис.3.5.) содержит корпус 1, смонтированный на гусеничном ходу 2.
Рис. 3.5. Станок вибровращательного бурения СВВ-42. 1 – корпус; 2 – гусеничный ход; 3 – шланг; 4 – вертлюг; 5 – буровая штанга; 6 – мачта; 7 – вибровращательная каретка. В качестве привода ходовой части используется электродвигатель. В корпусе 1 установлена компрессорная станция, от которой воздух подается по шлангу 3 через вертлюг 4 и буровую штангу 5 в скважину для очистки от разбуренной породы. При использовании станка на гидрооттайке вода к забою скважины подается от водяного насоса. На передней стенке корпуса на шарнирах крепится мачта 6 с направляющими для перемещения вибровращательной каретки 7. Спуск и подъем каретки производится лебедкой. Буровая штанга 5 с помощью резьбы соединяется с вертлюгом 4. Вертлюг установлен на шпинделе каретки 7. Вращение шпинделю сообщается от электродвигателя через цепную передачу. Основным рабочим органом станка является вибровращательная каретка. Вибрация каретки осуществляется с помощью четырех попарно установленных шестерен 1 с дебалансами 2 (см. рис.3.6.). Вращение шестерен осуществляется от электродвигателя через цепную или клиноременную передачу. Дебалансы (или эксцентрично расположенные грузы), вращаясь в противоположные стороны с равной угловой скоростью, генерируют центробежные силы, горизонтальные составляющие которых взаимно уравновешиваются, а вертикальные складываются.

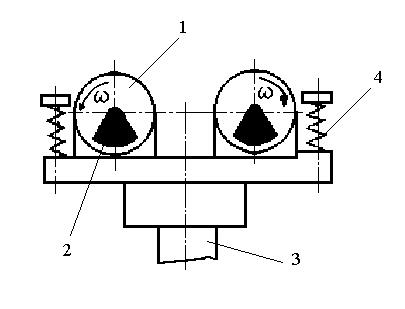

Рис. 3.6. Схема вибровращательной каретки 1 – шестерня; 2 – дебаланс; 3 – буровая штанга; 4 – пружинная подвеска.
Суммарная вертикальная сила изменяется по гармоническому (синусоидальному) закону. Она и возбуждает колебания каретки. В тот момент, когда дебалансы находятся в верхней точке, возникает возмущающая сила, стремящаяся поднять всю установку вверх. В момент нахождения дебалансов в нижней точке возмущающая сила будет толкать каретку с бурой штангой 3 вниз. Каретка соединяется с приводом с помощью пружинной подвески 4. При игловой гидрооттайке буровая штанга с коронкой оставляется в скважине и через нее подается вода для оттайки мерзлого массива. В этом случае штанга становится иглой, а буровая коронка – ее наконечником, через который из иглы в мерзлую породу поступает вода. Для таких игл созданы специальные коронки-наконечники (см. рис.3.7.), имеющие одно или два отверстия для выхода воды.

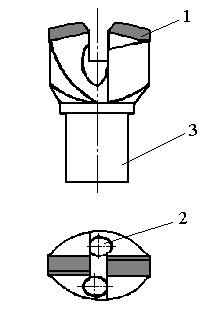

Рис. 3.7. Коронка-наконечник КВУБ-2 1 – твердосплавное лезвие; 2 – отверстие для выхода воды; 3 – резьбовой ниппель.
Станки вибровращательного бурения, используемые при разработке россыпных месторождений, изготавливает Магаданский механический завод.
