Графическое обозначение материалов

Графическое обозначение материалов в сечениях и на видах (фасадах), а также правила нанесения их на чертежах устанавли­вает ГОСТ 2.306-68 (рисунок 2.15).

Обозначение керамики и силикатных материалов применяется для кирпичных изделий (обожженных и необожженных), огне­упоров, строительной керамики, шлакобетонных блоков, эле­ктротехнического фарфора и т. п.

При выделении материалов изделий на виде (фасаде) применяют графические обозначения, показанные на рисунке 2.16. Для уточнения разновидности материала, в частности с однотипным изображением, графическое обозначение сопровождают поясняющей надписью на поле чертежа. Допускается обозначение материала на виде наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Рисунок 2.15

Рисунок 2.16

Штриховку выполняют тонкими сплошными параллельными линиями толщиной от s/2 до s/3. Линии штриховки проводятся под углом 45° к линии контура изображения (рис 2.17, а), либо к его оси (рис. 2.17,б) или к линиям рамки чертежа (рис 2.18).

Если линии контура или осевые линии расположены под углом 45° к линиям рамки чертежа, то линии штриховки проводят под углом 30 или 60°(рисунок 2.19,а,б)с наклоном влево или в право, но в одну и ту же сторону на всех сечениях, относящихся к одной детали (независимо от числа листов, на которых эти сечения расположены) Расстояние между линиями штриховки выбирают от 1 до 10 мм в зависимости от площади штриховки и необходимости ее разнообразия в смежных сечениях.

Рисунок 2.17 Рисунок 2.18

Выбранное расстояние выдерживают, как правило, одинаковым для всех сечений детали, выполняемой в одном и том же масш­табе. Узкие и длинные площади сечений, например штампован­ных или вальцованных деталей (шириной на чертеже от 2 до 4 мм), рекомендуется штриховать полностью только на концах и у контуров отверстий, а далее - небольшими участками в не­скольких местах (рисунок 2.19, в).Линии штриховки стекла (рисунок 2.19, г)наносят с наклоном 15...20° к линии большей стороны контура сечения. Площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с просветами меж­ду смежными сечениями не менее 0,8 мм (рисунок 2.20,а).Обозначе­ния дерева выполняют от руки.

Рисунок 2.19

Рисунок 2.20

В смежных сечениях двух деталей линии штриховки выполняют с наклоном в разные стороны (встречная штриховка). В случае вы­нужденного выполнения штриховки с одинаковым наклоном и в одном направлении варьируют расстояние между ее линиями (рис. 2.20, б) или сдвигают эти линии в разных сечениях относительно друг друга (рис. 2.20, в).

Штриховку неметаллических материалов в смежных сечениях выполняют с разным расстоянием между линиями.

Штриховку материала больших площадей, а также указание про­филя фунта допускается выполнять лишь у контура сечения узкой полоской равномерной ширины (рис. 2.24, г).

Контрольные вопросы

1. Какие изображения на чертеже штрихуются ?

2. Под каким углом проводятся линии штриховки ?

3. Какая линия используется для выполнения штриховки ?

4. В каких случаях допускается изменять угол наклона штриховки ?

5. Как штрихуются сечения, ширина которых менее 2 мм ?

6. Как выполняется штриховка в смежных сечениях двух деталей ?

Изображения. Основные положения и определения

Чертеж представляет собой графическое изображение видимых и невидимых поверхностей предмета, которое получают прямоугольным (ортогональным) проецированием его на шесть граней куба при условии, что предмет расположен между наблюдателем и соответствующей гранью куба. При этом грани куба принимаются за основные плоскости проекций: фронтальную 1, горизонтальную 2, профильную 3, и параллельные им плоскости 4, 5, 6. Для получения чертежа основные плоскости проекций совмещают в одну плоскость с фронтальной плоскостью проекций. Согласно ГОСТ 2.305-68 изображения на чертежах в зависимости от их содержания называют видами, сечениями, разрезами.

Виды

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения числа изображений на видах допускается показывать невидимые части предмета при помощи штриховых линий. Различают основные, местные и дополнительные виды.

Основными видами называют изображения, полученные на шести гранях пространственного куба. После разворота граней куба получают схему расположения основных видов на чертеже. устанавливают следующие названия основных видов: 1 – вид спереди (главный вид, который должен давать наиболее полное представление о размерах и форме предмета), 2 – вид сверху, 3 – вид слева, 4 – вид справа, 5 – вид снизу, 6 – вид сзади. Основные виды, как правило, располагают в проекционной связи (рисунок 3.1, 3.2). В этом случае на них не требуется наносить каких-либо надписей. Для более рационального использования листа разрешается располагать виды вне проекционной связи в любом месте чертежа.

Виды, расположенные вне проекционной связи с главным видом, помечают прописными буквами русского алфавита (в алфавитном порядке, начиная с буквы А), а направление взгляда (проецирования) указывают стрелкой, над которой ставят ту же букву, которой помечен вид. Изображение стрелок и соотношение их размеров приведено на рисунке 3.3.

Рисунок 3.1 Рисунок 3.2

Рисунок 3.3

Дополнительные виды применяют, если изображение предмета или какой-либо его части не может быть показано на основных видах без искажения форм и размеров.

Дополнительные виды получают проецированием предмета или его части на дополнительную плоскость, не параллельную ни одной из плоскостей проекций, но параллельную тому элементу, который на основную плоскость проецируется с искажением.

Если дополнительный вид расположен в проекционной связи с исходным видом (рисунок 3.4), то направление проецирования не указывают и надписи над ним не делают.

В случае, если дополнительный вид невозможно расположить в проекционной связи с исходным видом, его разрешается помещать на любом свободном месте чертежа с выполнением соответствующей надписи (рисунок 3.5,а).

Допускается изображать дополнительный вид в повернутом положении (рисунок 3.5,б). В этом случае к надписи над видом добавляется знак поворота и при необходимости значение

Рисунок 3.4

угла поворота в градусах. Диаметр окружности знака поворота, как правило, равен высоте буквы, обозначающей вид, но не менее 5 мм.

а б в

Рисунок 3.5

Местным видом называется изображение отдельного ограниченного участка поверхности предмета, которое образуется его проецированием на одну из основных плоскостей проекций. При выполнении местного вида в проекционной связи с другим видом направление взгляда не указывается и надпись над ним не наносится (рисунок 3.6,а). При изображении местного вида вне проекционной связи необходимо стрелкой указать направление взгляда, а над местным видом нанести соответствующую надпись (рисунок 3.6,б). Местный вид может ограничиваться сплошной волнистой линией обрыва (рисунок 3.6,а), либо выполнятся без ограничения (рисунок 3.6,б).

а б

Рисунок 3.6

Контрольные вопросы

1. Какие виды называются основными ?

2. Как располагаются основные виды ?

3. В каких случаях виды снабжают надписью и как ее наносят ?

4. Какие виды называются дополнительными и когда их применяют ?

5. Как оформляют дополнительные виды )

6. Какие виды называют местными и как их оформляют ?

7. В чем разница между дополнительными и местными видами ?

Сечения

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении изображается только то, что находится в секущей плоскости. Секущие плоскости необходимо выбирать так, чтобы получались нормальные поперечные сечения. Сечение применяется в основном для выявления поперечной формы детали (рисунок 3.7).

Рисунок 3.7

Фигура сечения на чертеже штрихуется (смотри подраздел 2.6 «Графическое обозначение материалов»).

Расположение сечений.Сечения в зависимости от их расположения на чертеже делятся на вынесенные и наложенные.

Вынесенные сечения являются предпочтительными, их располагают на любом свободном месте чертежа (рисунок 3.8). Контур вынесенного сечения выполняют сплошной основной линией. Наложенные сечения располагаются непосредственно на виде (рисунок 3.9). Контур наложенного сечения выполняют сплошной тонкой линией. Предпочтительнее выполнение вынесенных сечений.

Рисунок 3.8 Рисунок 3.9

Обозначение сечений.Положение секущей плоскостей указывают на чертеже линией сечения, представляющей собой разомкнутую линию толщиной от s до 1,5s с указанием направления взгляда стрелками. Размеры штриха и форма стрелок показаны на рисунке 3.10.

Линию сечения помечают одинаковыми буквами русского алфавита, которые наносят около стрелок со стороны короткой части штриха. Номер шрифта букв должен быть больше номера шрифта цифр размерных чисел. Над сечением делают надпись по типу А-А (через тире), ко торую всегда располагают горизонтально. Если секущая плоскость

Рисунок 3.10 проходит через ось отверстия или углубления, являющегося поверхностью вращения, то наряду с контуром сечения изображают контур этого отверстия или углубления, расположенный за секущей плоскостью (рисунок 3.11).

Рисунок 3.11 Рисунок 3.12

Когда секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных частей, выполняют разрез (рисунок 3.12).

При выполнении нескольких одинаковых сечений одной детали изображают только одно сечение, а линию сечения обозначают одной и той же буквой (рисунок 3.13, 3.14).

Сечение может выполняться и несколькими секущими плоскостями (рисунок 3.15, 3.16). Допускается также в место секущих плоскостей применять цилиндрические секущие поверхности, развертываемые затем в единую плоскость. Над развернутым сечением наносятся буквенное обозначение и знак развертывания (рисунок 3.17, 3.18). Рисунок 3.13

Рисунок 3.14 Рисунок 3.15

Рисунок 3.16

Рисунок 3.17 Рисунок 3.18

При наличии нескольких сечений их обозначают буквами в алфавитном порядке. Примеры выполнения сечений приведены на рисунке 3.19. Сечение А – А, Б – Б выполнены на свободном поле чертежа, сечение В – В – в проекционной связи, четвертое сечение выполнено на продолжении следа секущей плоскости (буквами не обозначается) (рисунок 3.19).

Рисунок 3.19

Контрольные вопросы

1. Какое изображение называют сечением и для чего его применяют ?

2. Чем отличается вынесенное сечение от наложенного ?

3. Какими линиями обводят вынесенное и наложенное сечение ?

4. В каких случаях сечение сопровождается надписью и как эта надпись оформляется ?

Разрезы

Разрезом называется изображение, полученное при мысленном рассечении предмета одной или несколькими секущими плоскостями. При этом часть предмета, расположенную между наблюдателем и секущей плоскостью мысленно отбрасывают, а на плоскости проекции изображают то, что находится в секущей плоскости и то, что расположено за ней (видимую часть).

В зависимости от числа секущих плоскостей разрезы разделяют на простые и сложные.

Простые разрезы. Простой разрез получают при использовании одной секущей плоскости , которая может различным образом располагаться относительно плоскости проекций. Если секущая плоскость расположена параллельно горизонтальной плоскости проекций, то разрез называется горизонтальным (рисунок 3.20). Если секущая плоскость расположена перпендикулярно горизонтальной плоскости проекций, то разрез называется вертикальным. Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций. Если секущая плоскость расположена наклонно под острым углом к горизонтальной плоскости проекций, то разрез называется наклонным (рисунок 3.21).

В зависимости от расположения секущей плоскости относительно изображаемого предмета разрезы подразделяются на продольные, если секущая плоскость направлена вдоль длинной стороны предмета, и поперечные, если секущая плоскость направлена перпендикулярно длинной стороне или высоте предмета.

Рисунок 3.20 Рисунок 3.21

Для выявления внутренних форм в ограниченной части предмета используют местные разрезы, в которых секущая плоскость проходит только в том месте предмета, где требуется показать его внутреннюю форму. Границы местного разреза указывают тонкой сплошной волнистой линией (рисунок 3.22).

Рисунок 3.22

Сложные разрезы.Сложные разрезы, получаемые при использовании нескольких секущих плоскостей, в зависимости от расположения подразделяются на ступенчатые и ломаные. Ступенчатые разрезы получают при рассечении предмета параллельными плоскостями (рисунок 3.23), а ломаные – пересекающимися секущими плоскостями (рисунок 3.24).

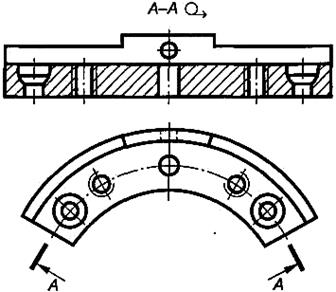

Обозначение разрезов. В случаях, когда секущая плоскость совпадает с плоскостью симметрии предмета, а соответствующий этой плоскости разрез выполняется в проекционной связи, положение секущей плоскости не показывают и изображение разреза не подписывают.

Положение секущих плоскостей указывают на чертеже линией сечения, представляющей собой разомкнутую линию толщиной от s до 1,5s с указанием направления взгляда стрелками. Длину штрихов выбирают в пределах от 8 до 20 мм в зависимости от размеров изображения, причем штрихи не должны пересекать контур изображения (рисунок 3.10). Линию сечения помечают одинаковыми буквами русского алфавита, которые наносят около стрелок со стороны короткой части штриха.

Номер шрифта букв должен быть больше номера шрифта цифр размерных чисел. Над разрезом делают надпись по типу А – А (через тире), которую всегда располагают горизонтально.

Рисунок 3.23 Рисунок 3.24

Контрольные вопросы

1. Для чего применяют на чертеже разрезы ?

2. Какое изображение называют разрезом ?

3. Чем отличается разрез от сечения ?

4. Какой разрез называется простым ?

5. Как подразделяются разрезы в зависимости от положения секущей плоскости по отношению к горизонтальной плоскости проекций ?

6. Какой разрез называют местным и как его оформляют ?

7. Какие разрезы называют сложными и как их подразделяют ?

8. Как обозначают на чертежах разрезы ?

Выносные элементы

Если какая-либо часть предмета изображена на чертеже мелко и, невозможно выявить ее графические формы и нанести необходимые размеры, выполняют дополнительное (увеличенное) изображение этой части, называемое выносным элементом.

Выносной элемент может выполняться более подробно, чем на основном изображении предмета, и отличаться от него содержанием, также изображение может быть видом, а выносной элемент – разрезом (рисунок 3.25, 3.26).

Место, изображенное на выносном элементе, отмечают на виде, разрезе, сечении замкнутой сплошной тонкой линией в виде окружности и обозначают прописной русской буквой (в алфавитном порядке, начиная с А) или буквой и цифрой (А1, А2,...) на полке линии-выноски. Выносной элемент подписывают той же буквой и в скобках указывают масштаб, в котором он выполнен. Располагают выносной элемент возможно ближе к соответствующему месту на изображаемом предмете.

Рисунок 3.25

Рисунок 3.26

Контрольные вопросы

1. Для чего применяют выносные элементы ?

2. Как оформляют изображение выносного элемента ?

Условности и упрощения

При вычерчивании изображений применяют ряд условностей и упрощений, предусмотренных ГОСТ 2.305 - 68.

Если вид, разрез или сечение представляют собой симметрич­ную фигуру, допускается вычерчивать половину их изображения или немного больше. В последнем случае используется волнистая тонкая линия обрыва (рисунок 3.27).

При изображении предмета с разрывом размерные линии не прерываются (рисунок 3.28).

Рисунок 3.27 Рисунок 3.28

Если предмет имеет несколько одинаковых равномерно распо­ложенных элементов, то на изображении полностью показывают один-два таких элемента, а остальные - упрощенно (рисунок 3.29) или условно (рисунок 3.30).

Рисунок 3.29 Рисунок 3.30

Допускается изображать часть предмета с указанием числа элементов, их расположения и т. п. (рисунок 3.31)

Рисунок 3.31 Рисунок 3.32

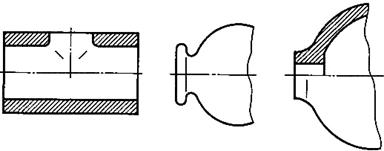

На видах и разрезах допускается изображать упрощенно линии пересечения поверхностей, если не требуется точности их пост­роения, например вместо лекальных кривых проводят дуги и пря­мые линии (рисунок 3.32, 3.33).

Рисунок 3.33 Рисунок 3.34

Рисунок 3.35

Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т.п.) размером менее 2 мм допускается изображать с отступлением от масштаба, принятого для всех изображений, в сторону увеличения.

Допускается изображать с увеличением незначительные конус­ности и уклоны. На изображениях, где уклон или конусность отчет­ливо не выявляются (рисунок ), проводится только одна линия, соответствующая меньшему размеру элемента с уклоном или мень­шему основанию конуса.

При необходимости выделе­ния на чертеже плоских поверх­ностей предмета (если дано только одно изображение изде­лия) на них проводят диагона­ли тонкими линиями. Различные случаи изображения плоских поверхностей на чертежах деталей показаны на рисунке 3.36. На рабочих чертежах вид сверху не дается.

Рисунок 3.36

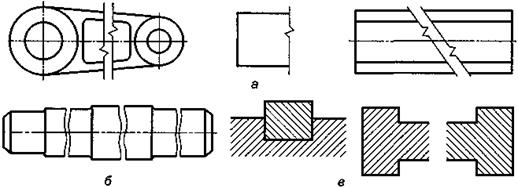

Частичные изображения и изображения с разрывами ограни­чивают одним из следующих способов: сплошной тонкой линией с изломом, которая может выходить за контур изображения на 2...4 мм, а также может быть наклонной относительно контура (рисунок 3.37,а), сплошной волнистой линией, соединяющей соответствующие линии контура (рисунок 3.37,б), линиями штриховки (рисунок 3.37,в).

Рисунок 3.37

Для упрощения чертежей или сокращения числа изображений допускается:

· для показа отверстий в ступицах зубчатых колес, шкивов и дру­гих деталей, а также шпоночных пазов вместо полного изображе­ния детали давать только контур отверстия или паза (рисунок 3.38);

· изображать условно отверстия в разрезе, расположенные в ци­линдрическом фланце, если они не попадают в секущую плос­кость (рисунок 3.39);

· часть предмета, находящуюся между наблюдателем и секущей плоскостью, изображать штрихпунктирной утолщенной линией непосредственно на разрезе (рисунок 3.40).

Рисунок 3.38 Рисунок 3.39 Рисунок 3.40

Правила нанесения размеров

Линейные размеры на чертежах указывают в миллиметрах без обозначения единицы измерения. Размеры проставляются истинные независимо от масштаба, в котором выполнен чертеж. Угловые размеры указывают обязательно с обозначением единицы измерения (градус, минута, секунда). Размеры наносятся с помощью выносных и размерных линий, а также размерных чисел. В качестве выносных и размерных линий используются тонкие линии толщиной s/3...s/2 (таблица 2.2).

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Размеры одного и того же элемента на разных изображениях повторять не допускается.

Размерные и выносные линии предпочтительно наносить вне контура изображения. При нанесении размеров прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные – перпендикулярно ему. Выносные линии проводят, как правило, от линий видимого контура. Выносные линии должны выходить за концы стрелок размерной линии на 1...5 мм (рисунок 3.41). При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии – радиально (рисунок 3.42).

Размерную линию с обоих концов ограничивают стрелками. Размер стрелок должен быть приблизительно одинаковым на всем чертеже.

Минимальные расстояния между параллельными размерными линиями 7 мм, а между размерной линией и линией контура – 10 мм, при этом выбранное расстояние следует выдерживать постоянным на одном чертеже. Нельзя использовать контурные, осевые, центровые и выносные линии в качестве размерных линий. Размерная линия также не должна служить продолжением контурной, осевой, центровой или выносной линий.

Размерные числа не допускается пересекать какими-либо линиями чертежа, т.е. в месте нанесения размерного числа осевые, центровые и линии штриховки прерываются. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, выносных и центровых линий. Стрелка размерной линии не может также пересекаться никакой линией чертежа. Любая линия при пересечении со стрелкой прерывается.

Рисунок 3.41 Рисунок 3.42

Для нанесения размерных чисел на чертеже применяют шрифт высотой 5или 3,5 мм. Размерные числа наносят над размерной линией как можно ближе к ее середине. При нанесении нескольких параллельных (или концентрических) размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке.

Нанесение размеров диаметров и радиусов. При нанесении размера радиуса перед размерным числом помещают прописную букву R. При большой величине радиуса центр допускается приближать к дуге, а размерную линию радиуса в этом случае показывают с изломом под углом 90⁰. При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой.

а б в г

Рисунок 3.43

Размеры радиусов наружных или внутренних скруглений можно наносить, как показано, на рисунке 3.43.

При указании размера диаметра применяется знак, который наносится перед размерным числом. Некоторые из вариантов простановки диаметральных размеров показаны на рисунке 3.44.

Размеры внутренней и наружной поверхностей одной и той же детали указывают раздельно: выносят по разные стороны разреза ( рисунок 3.45).

Рисунок 3.44

Рисунок 3.45

а – для дуги окружности; в – для угла; г – для детали со сторонами в виде дуг

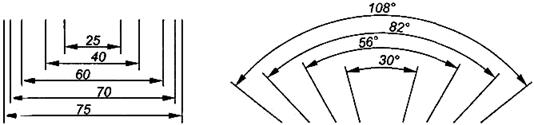

Рисунок 3.46 – Размерные линии

Размерную линию с обоих концов ограничивают стрелками, за исключением размерной линии радиуса, которая ограничивается одной стрелкой со стороны определяемой дуги или скругления (рисунок 3.46,а). Размеры элементов стрелок выбираются в зависимости от толщины линий видимого контура и должны быть приблизительно одинаковыми на всем чертеже (рисунок 48). Выносные линии должны выходить за концы стрелок размерной линии на 1 – 5 мм. Размерные и выносные линии выполняют сплошными тонкими линиями (толщиной ѕ/2).

По возможности размерные линии рекомендуется наносить вне контура изображения. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, между размер -

ной линией и линией контура - не менее 10 мм.

Рисунок 3.47 Как правило, выносные линии проводят от линий видимого контура. По возможности необходимо избегать пересечения размерных и выносных линий. Для этого более короткие размерные линии проводят ближе к линиям контура, более длинные – дальше от них. Линии контура, осевые, центровые и выносные не допускается использовать в качестве размерных.

Размерные числа.Размерные числа располагают над размерной линией по возможности ближе к ее середине. Над вертикальной размерной линией числа проставляют так, чтобы их можно было читать при повороте чертежа по часовой стрелке на 90⁰. При нанесении размера диаметра внутри окружности размерные числа смещают относительно размерной линии. При нескольких параллельных или концентрических размерных линиях, расположенных на небольшом расстоянии друг от друга, размерные числа над ними рекомендуется проставлять в шахматном порядке (рисунок 3.48).

Рисунок 3.48

Размерные числа и предельные отклонения нельзя разделять или пересекать какими-либо линиями. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий.

В случае необходимости разрешается прерывать

осевые и центровые линии, а также линии штриховки

Рисунок 3.49 (рисунок 3.49).

Размер квадрата наносят, как показано на рисунке 3.50, высота знака квадрата должна быть равна высоте размерных чисел на чертеже.

Рисунок 3.50 - Нанесение размеров квадрата

Контрольные вопросы

1. Как выполняются размерные и выносные линии при нанесении линейных и угловых размеров ?

2. как располагают размерные числа, если несколько параллельных размерных линий выполнены симметрично относительно общей оси ?

3. какой размер называется справочным и как он наносится ?

4. Какие знаки наносятся перед размерными числами, раскрывающими форму поверхности ?

Резьбы

В машиностроении широко применяют детали, имеющие резьбу. В основе образования резьбы лежит принцип получения винтовой линии. Под резьбой понимают поверхность, образованную при винтовом движении плоской фигуры по винтовой линии.

Винтовая линия - это пространственная кривая линия, которую можно представить как траекторию точки, одновременно участвующей в двух движениях: равномерно-поступательном по образующей какой-либо поверхности вращения и равномерно-вращательном вокруг оси заданной поверхности. В технике наиболь-шее распространение получила цилиндрическая винтовая линия.

Винтовые линии могут быть правого и левого направления. Если точка, образующая винтовую линию, вращается по часовой стрел­ке, удаляясь вдоль оси от наблюдателя, то ее называют правой винтовой линией (рисунок 4.1, а),а если против часовой стрелки— левой винтовой линией (рисунок 4.1, б).

Подобно тому, как при винтовом движении точки образуется цилиндрическая винтовая линия, можно при винтовом движении отрезка получить винтовую поверхность. Если же в качестве про­изводящей использовать плоскую фигуру (треугольник, трапецию, полукруг, квадрат) и заставить ее двигаться по поверхности ци­линдра так, чтобы вершины этой фигуры перемещались по винтовым линиям, а плоскость самой фигуры проходила бы через ось цилиндра, получим винтовое тело (рисунок 4.2). При этом производя­щие фигуры выполняют на цилиндрической поверхности винтовые выступы, витки резьбы.

а б

Рисунок 4.1

Рисунок 4.2
