Оформление рабочей документации

Контрольные вопросы

1. По каким признакам классифицируются виды сварки ?
2. По каким видам классифицируются сварные швы ?
3. Как условно изображают на чертеже видимые и невидимые сварные швы ?
4. Какие элементы входят в структуру условного обозначения сварного шва ?
5. Как условно на чертеже изображают пайку, склеивание и сшивание ?

Основные виды чертежей

Сборочный чертеж

Сборочный чертеж входит в комплект рабочей документации и предназначен непосредственно для производства. По нему выполняют сборочные операции (соединяют детали в сборочные единицы) и проводят контроль изделия.

В соответствии с ГОСТ 2.109-73 сборочный чертеж должен содержать:

· изображение сборочной единицы, дающее полное представление о расположении и взаимосвязи составных частей, входящих в сборку, и обеспечивающее возможность осуществления ее сборки и контроля;

· при необходимости на поле чертежа допускается дополнительно размещать схематические изображения соединений и расположения составных частей изделия;

· группу размеров: контролируемые и другие требующие для сборки размеры, параметры и требования; габаритные размеры (габаритные размеры характеризуют три измерения изделия – высоту, длину, ширину или его наибольшей диаметр), определяющие предельные внешние и внутренние очертания изделия; установочные размеры, по которым изделие устанавливается на месте монтажа; присоединительные размеры, по которым изделие присоединяется к другим изделиям; необходимые справочные размеры (справочные размеры – это размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом. Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «*Размеры для справок»);

· сведения о характере сопряжения разъемных частей изделия, а также указания о способе выполнения неразъемных соединений (сварка, развальцовка и т. п.);

· номера позиций деталей, входящих в изделие;

· при необходимости техническую характеристику изделия (располагают над основной надписью чертежа);

· спецификацию (ГОСТ 2.108-68^*), в которую согласно номерам позиций заносят составные части изделия и разрабатываемые к нему конструктивные документы.

Номера позиций на сборочном чертеже указывают на все составные части сборочной единицы в соответствии со спецификаций на эту сборочную единицу. Номера позиций наносятся на тех изображениях, где данная составная часть изделия проецируется как видимая.

Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей, и группируют в колонку или строку по возможности на одной линии. Линии-выноски заканчиваются на изображении видимой точкой. Линии-выноски не должны пересекаться между собой и быть параллельными линиям штриховки. Размер шрифта номеров позиций должен быть на один два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Номера позиций присваивают всем составным частям устройства, и производится в следующем порядке: сборочные единицы, детали, стандартные изделия, материалы. Начинают нумерацию с основной детали устройства.

Основная надпись на сборочных чертежах выполняется по форме 1 (рисунок 2.3). В основной надписи наряду с наименованием изделия указывается наименование документа – «Сборочный чертеж» (если этому документу присвоен код СБ). При совмещении на одном листе сборочного чертежа и спецификации шифр СБ документу не присваивается.

Сборочный чертеж выполняется с упрощениями, установленными стандартами ЕСКД. Полнота изображения изделия на сборочном чертеже зависит от сложности конструкции и необходимости выявления формы и взаимного расположения деталей. Число изображений должно быть минимальным, но достаточным для полного представления об устройстве изделия. Разрезы на сборочном чертеже должны помогать выявлению характера соединения, особенностей сборки и общей конструкции отдельных деталей.

Контрольные вопросы

1. Какие чертежи называются сборочными ?

2. Что должен содержать сборочный чертеж ?

3. Какое число изображений должен содержать сборочный чертеж ?

4. Каковы основные требования при нанесении номеров позиций деталей на сборочном чертеже ?

Спецификация

ГОСТ 2.108 – 68 устанавливает форму и порядок заполнения спецификации конструкторских документов на изделия всех отраслей промышленности. Спецификацию составляют на каждую сборочную единицу, комплекс и комплект на отдельных листах формата А4 по форме, показанной на рисунке 6.1 ( на заглавном листе основную надпись выполняют по форме 2 (рисунок 2.4), на последующих – по форме 2а (рисунок 2.5)).

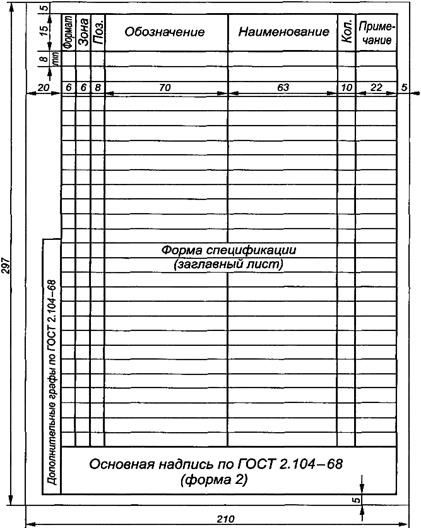

Рисунок 6.1 – Форма спецификации

Только для сборочных чертежей, выполненных на формате А4, допускается совмещение спецификации со сборочным чертежом.

Спецификации в общем виде состоят из разделов, которые располагаются в следующем порядке: «Документация», «Комплексы», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы», «Комплекты». Наличие тех или иных разделов обусловлено составом специфицируемого изделия. Наименование каждого раздела записывают в виде заголовка в графе «Наименование» и подчеркивают. Выше и ниже заголовка оставляют не менее одной свободной строки. После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей. Допускается резервировать и номера позиций, которые проставляют в спецификацию при заполнении резервных строк.

Графы спецификаций учебного проекта заполняют сверху вниз в следующей последовательности:

· в графе «Формат» указывают номер формата, на котором выполнен документ. Если документ выполнен на нескольких листах различных форматов, то в графе проставляют звездочку (*), а в графе «Примечание» перечисляют все форматы, в порядке их увеличения. Для деталей, на которые не выпущены чертежи, в графе указывают БЧ (без чертежа). Для документов, записанных в разделы «Стандартные изделия», «Прочие изделия» и «Материалы», графу не заполняют;

· в графе «Зона» указывают обозначение зоны, в которой находится позиция сборочной единицы или детали (при разбивке поля чертежа на зоны по ГОСТ 2.104 – 68 );

· в графе «Поз.» указывают порядковые номера составных частей специфицируемого изделия. Для разделов «Документация» и «Комплекты» графу не заполняют.

· в графе «Обозначение» указывают: в разделе «Документация» - обозначение чертежей, схем и необходимых документов, например, расчетно-пояснительной записки; в разделах «Комплексы» и «Сборочные единицы» - обозначение спецификаций этих конструкторских документов; в разделе «Детали» - обозначения соответствующих изделий; в разделах «Стандартные изделия», «Прочие изделия» и «Материалы» графу не заполняют;

· в графе «Наименование» записывают следующие данные:

- в разделе «Документация» - наименование вида документов, входящих в основной комплект документов специфицируемого изделия, например, «Сборочный чертеж», «Габаритный чертеж», «Схема кинематическая принципиальная», «Схема электрическая принципиальная», «Перечень элементов», «Пояснительная записка» и т. д.;

- в разделе «Комплексы», «Сборочные единицы», «Детали» - наименование изделий в соответствии с основной надписью на основных конструкторских документах этих изделий; в наименованиях, состоящих из нескольких слов, на первом месте помещают имя существительное, например: «Колесо зубчатое»;

- в разделе «Стандартные изделия» - наименование и обозначение следующих групп изделий – подшипники, крепежные детали (болты, винты, гайки, шайбы, шплинты, штифты) в соответствии со стандартом на эти изделия; в пределах каждой группы – в алфавитном порядке наименований изделий, в пределах каждого наименования – в порядке возрастания обозначений стандартов, а в пределах каждого стандарта – в порядке возрастания основных параметров или размеров изделия;

- в разделе «Прочие изделия» - наименование и обозначение стандартных изделий, которые не попали в предыдущий раздел, а также изделия, поставляемые по техническим условиям; запись изделий ведут по однородным группам, в пределах каждой группы – в алфавитном порядке наименований изделий, а в пределах каждого наименования – в порядке возрастания основных параметров или размеров изделия;

- в разделе «Материалы» - обозначение материалов, установленные в стандартах или технических условиях на эти материалы; запись ведут по видам материалов в следующей последовательности: металлы черные; металлы магнитоэлектрические и ферромагнитные; металлы цветные, благородные и редкие; кабели, провода, шнуры; пластмассы и пресс-материалы; бумажные и текстильные материалы; лесоматериалы; резиновые и кожевенные материалы; лаки, краски, нефтепродукты и химикаты; прочие материалы; в пределах каждого вида материалы записывают в алфавитном порядке наименований, а в пределах каждого наименования – по возрастанию размеров или других технических параметров;

· в графе «Кол.» указывают количество изделий на одно специфицируемое изделие; в разделе «Материалы» - общее количество материалов на одно специфицируемое изделие с указанием единиц физических величин; допускается единицы физических величин записывать в графе «Примечание» в непосредственной близости от графы «Кол.»; в разделе «Документация» графу не заполняют.

· в графе «Примечание» указывают дополнительные сведения для планирования и организации производства, а также другие сведения, относящиеся к записанным в спецификацию изделиям, материалам и документам (например, для деталей, на которые не выпущены чертежи - массу).

Контрольные вопросы

1. Из каких разделов состоит и в какой последовательности заполняется спецификация к сборочному чертежу ?
2. В какой последовательности заполняется раздел «Стандартные изделия»?
3. Из каких граф состоит спецификация к сборочному чертежу ?

Чертежи деталей

Рабочим чертежом называется изображение детали, на котором нанесены все размеры, необходимые для ее изготовления и контроля, указаны материал, шероховатости поверхностей и приведены технические требования. На каждое изделие выполняется отдельный чертеж. Наименование изделия в основной надписи указывают в именительном падеже и единственном числе, начиная с существительного, например «Колесо зубчатое» и т.д.

На чертежах деталей указывают марку материала, из которого она изготавливается. Марки материалов обозначают в соответствии со стандартами. В условном обозначении материала указывают: наименование материала, марку, если она для данного материала установлена, и стандарт или технические условия, например: Сталь 45 ГОСТ 1050 – 88. Если в условное обозначение материала входит его сокращенное наименование (Ст, Бр, КЧ, СЧ и др.), то то полное наименование (Сталь, Бронза, Ковкий чугун, Серый чугун и др.) не указывают, например пишут: Ст3 ГОСТ 380 – 94.

Оформление чертежей деталей зубчатых и цепных передач.На чертеже зубчатого или червячного колеса или звездочки цепной передачи и других должно быть изображение изделия с конструктивными размерами (для цилиндрического зубчатого колеса, например, указывает диаметр вершин зубьев, ширину венца, размеры фасок или радиусы кривизны линий притупления на кромках зубьев, шероховатость боковых поверхностей зубьев). В правом верхнем углу чертежа на расстоянии 20 мм от верхней внутренней рамки помещают таблицу параметров, состоящую изтрех частей: первая часть содержит основные данные (для изготовления); вторая - данные для контроля; третья - справочные данные. Части отделяют друг от друга основными линиями. Неиспользуемые строки таблицы параметров исключают или прочеркивают. Форма и размеры таблицы приведены на рисунке 6.2.

Основные данные включают в себя:

1. Модуль (ГОСТ 9563 – 60^**) для венца с прямыми зубьями – m, а для венца с косыми зубьями – нормальный модуль m_n или торцевой модуль m_s.

2. Число зубьев z.

3. Угол наклона зуба β_d для косых и шевронных зубьев

4. Направление линии зуба (надписи «Правое» или «Левое» для косых зубьев и «Шевронное» для шевронных).

5. Исходный контур (стандартизированный определяется ссылкой на соответствующий стандарт).

6. Коэффициент смещения исходного контура x в долях нормального модуля с соответствующим знаком.

7. Степень точности и вид сопряжения (ГОСТ 1643-81). Стандарт устанавливает 12 степеней точности (1…12), шесть видов сопряжений колес и передач (А, В, С, D, E, H) и восемь видов допусков на боковой зазор (h, d, c, b, a, z, y, x). Степень точности устанавливается по нормам кинематической точности, плавности работы и контакту зубьев колес и передач.

Во второй части таблицы параметров приводят:

8. Данные для контроля толщины зуба соответствующим методом: по длине общей нормали L, размеру М измерительных роликов, толщине зуба по хорде S_x, а также данные нормы точности по соответствующему стандарту и т.д.

В третьей части таблицы параметров указывают:

9. Диаметр делительной окружности d.

10. Прочие справочные данные, например шаг зацепления, ход зуба и размеры элементов зуба для контроля.

Ниже таблицы параметров указывают технические требования.

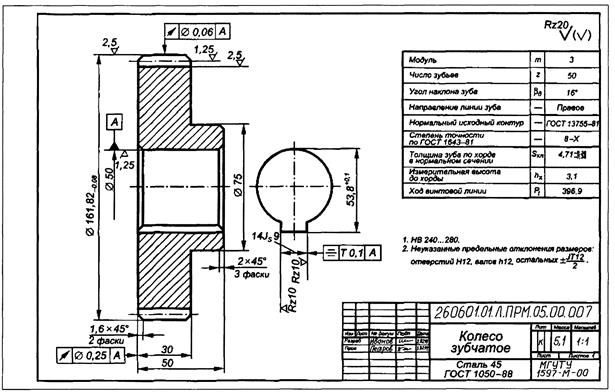

Пример оформления чертежей зубчатого колеса приведен на рисунках 6.3.

Рисунок 6.2

Рисунок 6.3

Эскизы

Эскизом называется чертеж, выполненный от руки без помощи чертежных инструментов по правилам прямоугольного проецирования в глазомерном масштабе с приблизительным соблюдением пропорций элементов деталей.

Эскизы можно выполнять на любой бумаге стандартного формата, но на писчей бумаге в клетку легче проводить параллельные и перпендикулярные линии, а также соблюдать пропорциональность элементов детали. Эскизы выполняются в соответствии с ЕСКД на чертежи, а все надписи на них делаются чертежным шрифтом.

Поскольку эскиз является документом для изготовления детали или служит для выполнения по нему рабочего чертежа, он должен содержать все необходимые сведения (форму, размеры, материал и т.д.). Эскиз каждой детали выполняется на отдельном формате без указания масштаба мягким карандашом (М или 2М).

Порядок выполнения эскиза:

· ознакомление с деталью;

· выбор главного вида и его расположения;

· определение необходимого числа изображений (видов, разрезов, сечений);

· выбор формата листа для эскиза;

· подготовка листа для планировки размещения на нем изображений;

· планировка размещения изображений на рабочем поле чертежа;

· выполнение видов деталей;

· построение разрезов и сечений с нанесением на них линий штриховки;

· нанесение выносных и размерных линий и условных обозначений, характеризующих вид поверхности;

· проведение обмера детали и нанесение размерных чисел на размерные линии;

· окончательное оформление эскиза (обвести все линии согласно ГОСТ 2.303 – 68, заполнить основную надпись, записать технические требования).

Схемы
